Ürün ayrıntıları:
|

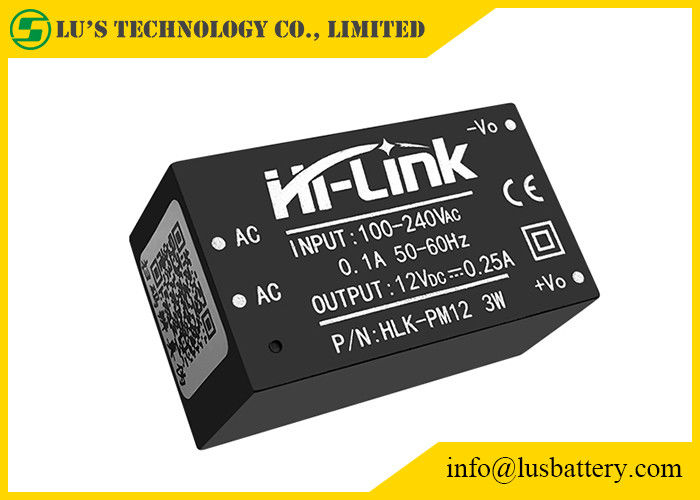

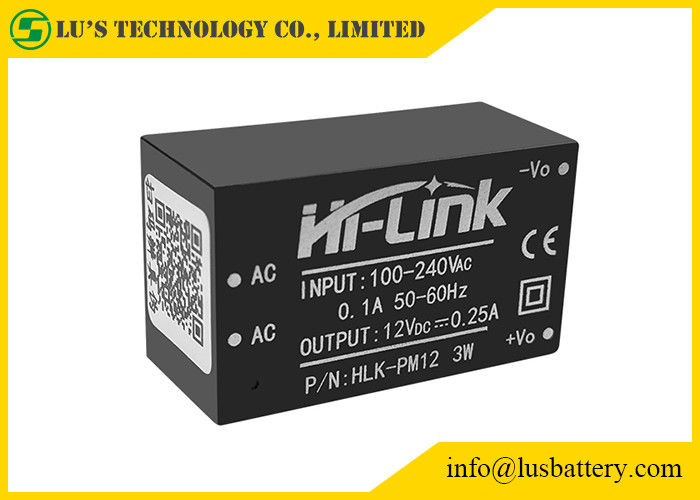

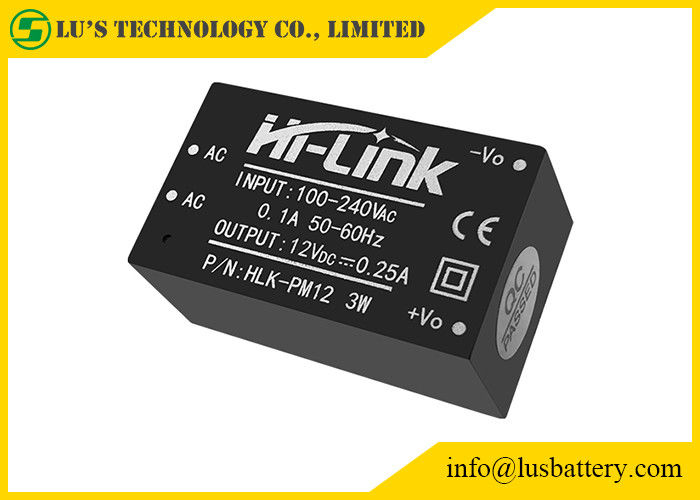

| ad: | ac dc modülü | Numara: | HLK-PM12 |
|---|---|---|---|
| Yapılandırma: | yalıtılmış | Çıkış Gerilimi: | 12V |
| Çıkış akımı: | 250mA | Logo: | Kişiselleştirilebilir |
| Vurgulamak: | 250mA Pcb Dağı Güç Modülü,3W Pcb Montajlı Güç Modülü,HLK-PM12 |
||
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
3W Ultra küçük seri PCB Kartı
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 12,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 12,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥350 | mA | |
| Uzun süre maksimum çıkış akımı | 250 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥73 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥73 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤120 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
