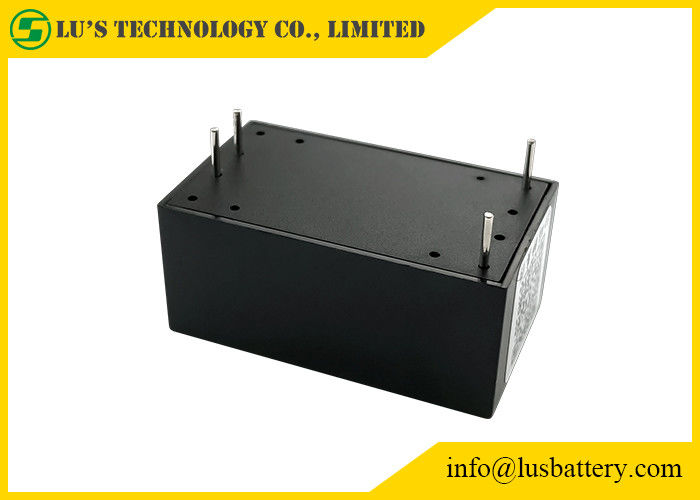

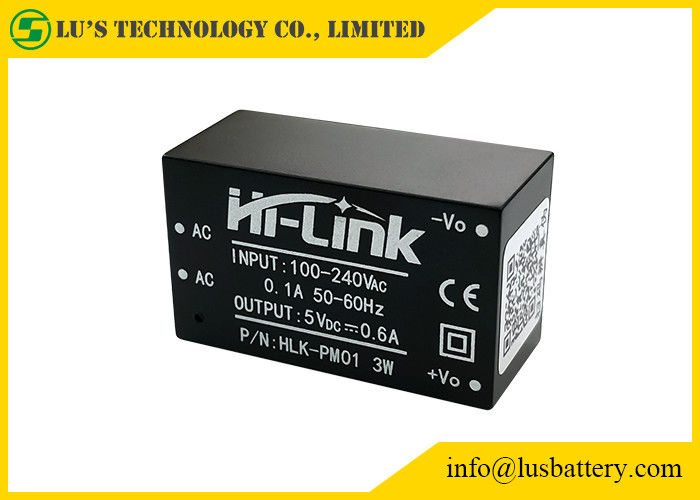

Ürün ayrıntıları:
|
Model numarası: | PM01 | Çıktı türü: | Tek |
---|---|---|---|
çıkış gücü: | 3W | Çıkış Gerilimi: | 5v |
Çıkış akımı: | 600mA | Ürün adı: | PM01 güç modülü |
boyut: | 34 * 20 * 15 mm | ||
Vurgulamak: | 600mA AC DC Güç Modülleri,3W AC DC Güç Modülleri,HLK-PM01 |
3W ultra küçük güç modülü serisi, küçük hacimli, yüksek verimli bir modül güç kaynağıdır.Küresel giriş voltaj aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik, yüksek güvenlik izolasyonu vb.Akıllı ev, otomasyon, iletişim ekipmanları, enstrümantasyon ve diğer sektörlerde yaygın olarak kullanılmaktadır.
1. Ultra ince, ultra küçük, endüstrinin en küçük hacmi;
Model numarası. | Boyut (mm) | Ağırlık (g) | Çıkış Gücü (w) | Çıkış Gerilimi (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
Öğeler | Teknik parametreler | Birimler | Notlar |
Yüksüz anma çıkış voltajı | 5.0±0.1 | vdc | |
Tam yük tatlandırılmış çıkış voltajı | 5.0±0.2 | vdc | |
Kısa süreli maksimum çıkış akımı | ≥700 | mA | |
Uzun süre maksimum çıkış akımı | 600 | mA | |
Voltaj regülasyonu | ±0.2 | % | |
Yük regülasyonu | ±0.5 | % | |
Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥73 | % | |
Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥73 | % | |
Çıkış dalgalanması ve gürültü (mVp-p) | ≤100 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Boyutlar:
Sıcak modeli:
Model numarası. | Boyut (mm) | Ağırlık (g) | Çıkış Gücü (w) | Çıkış Gerilimi (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
