Ürün ayrıntıları:
|
çıkış gücü: | 1 - 50W | Giriş gerilimi: | 100 ul 240V |
---|---|---|---|
Çıkış Gerilimi: | 3.3V | Çıkış akımı: | 1.5A |
tip: | MANTIK ICS | OEM: | destekli |
Logo: | Özelleştirilmiş | ||
Vurgulamak: | 1.5A AC DC Güç Kaynağı,5w AC DC Güç Kaynağı,HLK-5M03 |
1. Ürün özellikleri
1).UL, CE gerekliliklerini karşılayın
2).Ultra ince, ultra küçük
3).Tüm voltaj girişi (AC: 90 ~ 264V)
4).Düşük dalgalanma ve düşük gürültü
5).Çıkış aşırı yük ve kısa devre koruması
6).Yüksek verimlilik, yüksek güç yoğunluğu
7).Ürün, EMC ve Güvenlik Testi gereksinimlerini karşılayacak şekilde tasarlanmıştır.
8).Düşük güç tüketimi, çevre koruma, yüksüz kayıp <0,1W
9).100% yük yaşlanma ve test
10).1 yıl garanti süresi
2. Çevre Durumu
Öğe Adı Teknik Kriterler Birim
Çalışma Sıcaklığı -20—+60 ℃
Depolama Sıcaklığı -40—+80 ℃
Bağıl nem %5—95
Soğutma yolu Radyasyonla soğutma
Atmosfer basıncı 80—106 Kpa
Deniz seviyesi yüksekliği ≤2000 m
Titreşim Titreşim katsayısı 10~500Hz,2G10min./1döngü, X,Y,Z eksenleri boyunca her biri 60dk.
3.Elektriksel Karakteristik
1. Giriş özellikleri (20 ℃ oda sıcaklığında test edin).
Öğe Adı Teknik Kriterler Birim
Nominal giriş voltajı 100-240 VAC
Giriş voltajı aralığı 90-264 VAC
Maksimum giriş akımı ≤0,2 A
Giriş akımı dalgalanması ;≤10 A
maksimum giriş voltajı ≤270 VAC
Yavaş başlatma ≤50 mS girin
Giriş Alçak Gerilim Verimliliği Vin=110VAC,Çıkış tam yük≥69 %
Giriş Yüksek Gerilim Verimliliği Vin=220VAC, çıkış tam yük≥70 %
Uzun vadeli güvenilirlik MTBF≥100.000 saat
Yük nominal çıkış voltajı +5±0.1 VDc
Tam nominal çıkış voltajı +5±0.2 VDc
Kısa süreli maksimum çıkış akımı ≥1000 mA
Uzun bir süre için maksimum çıkış akımı ≥600 mA
Voltaj Regülasyonu ±%0,2
Yük Düzenleme ±0.5 %
Çıkış dalgalanması ve gürültü
(mVp-p) ≤50
Nominal giriş voltajı, tam yük.20MHz bant genişliği kullanarak,
Test edilecek yük tarafı 10uF ve 0.1uF kapasitör.mV
Anahtar aşımı genliği (Nominal giriş voltajı ve çıkış yükü artı %10)≤5 %VO
Çıkış aşırı akım koruması, maksimum çıkış yükünün %150-200'ü A
Çıkış kısa devre koruması Normal çıkışta doğrudan kısa devre, kısa devreden sonra otomatik olarak normal çalışmaya devam eder devre kaldırma
Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |

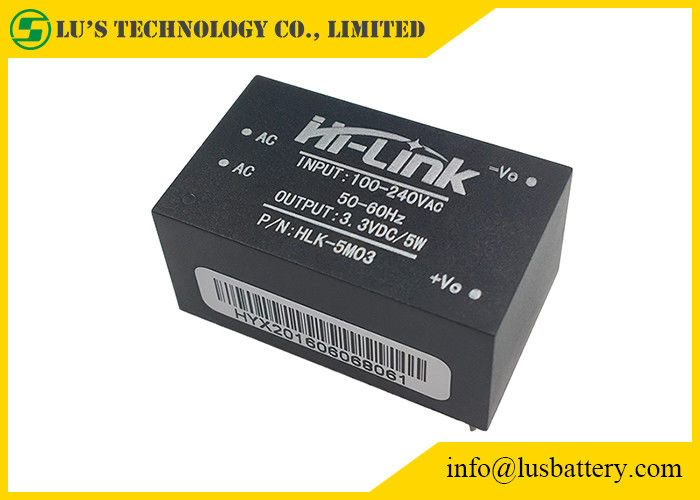

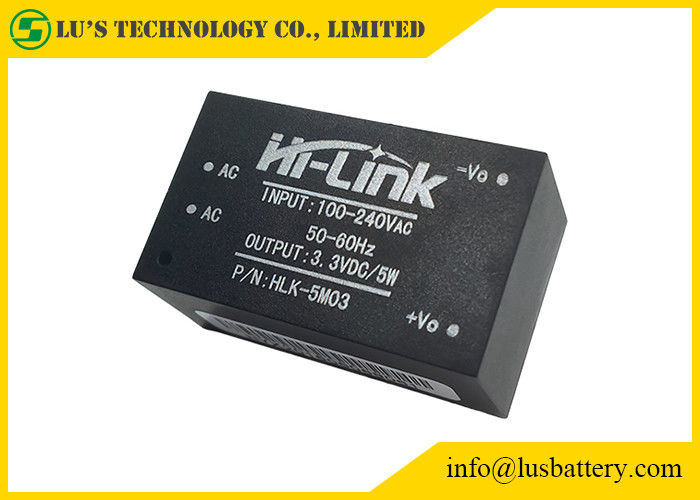

HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
Öğeler | Teknik parametreler | Birimler | Notlar |
Yüksüz anma çıkış voltajı | 3,3±0,1 | vdc | |
Tam yük tatlandırılmış çıkış voltajı | 3,3±0,2 | vdc | |
Kısa süreli maksimum çıkış akımı | ≥1800 | mA | |
Uzun süre maksimum çıkış akımı | 1500 | mA | |
Voltaj regülasyonu | ±0.2 | % | |
Yük regülasyonu | ±0.5 | % | |
Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥69 | % | |
Giriş yüksek voltaj verimliliği | Vin=230Vac, Çıkış tam yük≥70 | % | |
Çıkış dalgalanması ve gürültü (mVp-p) | ≤50 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
paket:
