Ürün ayrıntıları:
|
| ad: | ultra küçük güç kaynağı AC / DC | Çıktı: | 24VDC / 5W |
|---|---|---|---|
| Giriş: | 90-264Vac | Çıkış Gerilimi: | 24V |
| çıkış gücü: | 1 - 50W | boyut: | 38 * 23 * 18 mm |
| Vurgulamak: | 24VDC AC DC Güç Kaynağı,5W AC DC Güç Kaynağı,HLK-5M24 |
||

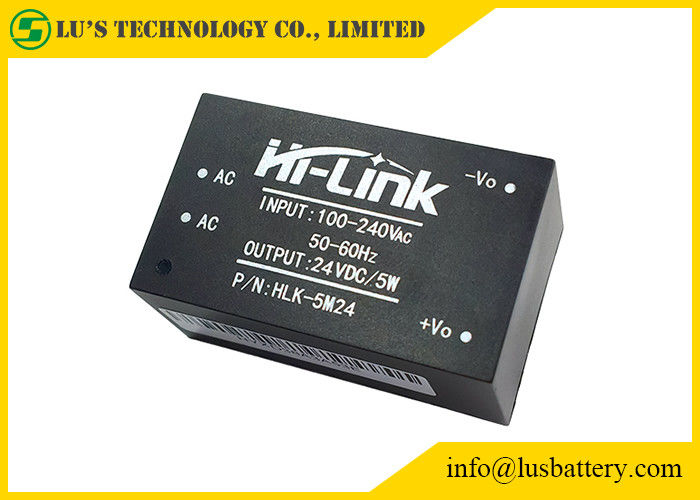

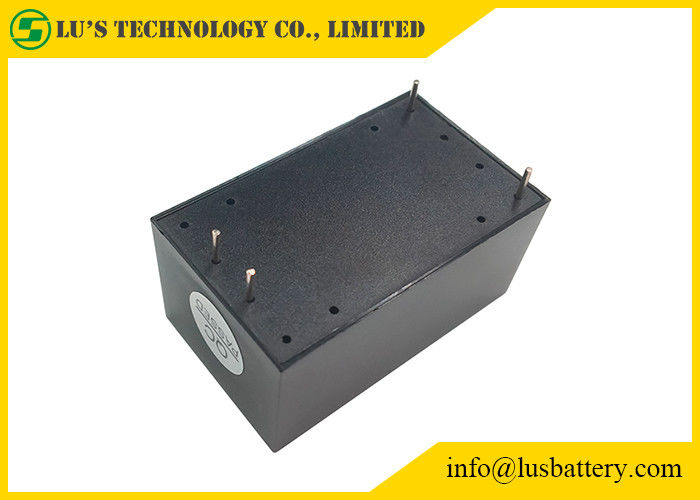

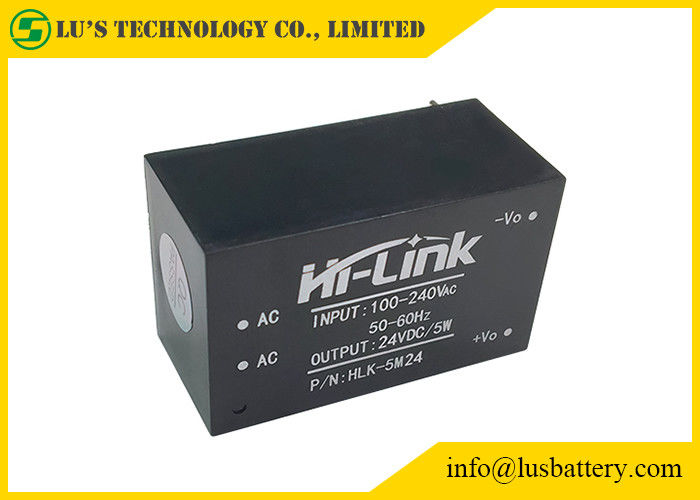

5W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
Küresel giriş voltajı aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik ve yüksek güvenlik izolasyonu avantajlarına sahiptir.
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 24,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 24,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥308 | mA | |
| Uzun süre maksimum çıkış akımı | 208 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥69 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥70 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Güvenlik Özellikleri:
UL, CE güvenlik sertifikası gerekliliklerini karşılamak üzere tasarlanmış ürünler.
Güvenlik ve elektromanyetik uyumluluk
0.5A UL sertifikalı sigorta girişi ile tasarlanmış;
Çift taraflı bakır kaplı plaka üretimi kullanan PCB kartı, 94-V0 yangın derecesi seviyesi için malzeme;
Güvenlik standartları: UL1012, EN60950, UL60950 ile uyumluluk
İzolasyon voltajı: I / PO / P: 2500VAC
İzolasyon direnci :I / PO / P> 100M Ohm / 500VDC 25 ℃ %70 RH
İletim ve radyasyon: EN55011, EN55022 (CISPR22) ile uyumlu
Elektrostatik deşarj :IEC / EN 61000-4-2 seviye 4 8kV / 15kV
RF radyasyonu Bağışıklığı: IEC / EN 61000-4-3 Bkz. Uygulama Notu
Sıcaklık güvenliği tasarımı
Oda sıcaklığında, bu gücün kapasitörleri, ana dönüştürücünün iç yüzeyi maksimum sıcaklığı 90'ı geçmez.
℃;
Kabuk maksimum yüzey sıcaklığı 60 ℃'yi geçmez
