Ürün ayrıntıları:
|
| ad: | ac dc pcb güç kaynağı | Çıkış frekansı: | 50 / 60Hz |
|---|---|---|---|
| Çıkış akımı: | 1 A | Çıktı türü: | Tek |
| boyut: | 34 * 20 * 15 mm | ağırlık: | 20G |
| Çalışma sıcaklığı: | -25 ~ 60 | Giriş: | 90 ~ 265Vac |
| Vurgulamak: | 2000m Yükseklik Ac Dc Dönüştürücü,106Kpa Rakım Ac Dc Dönüştürücü,HLK-PM03 Pcb Modülü Güç Kaynağı |
||
|
Öğeler
|
Teknik parametreler
|
Birimler
|
Notlar
|
|
Çalışma sıcaklığı
|
-25—+60
|
℃
|
|
|
Depolama sıcaklığı
|
-40—+80
|
℃
|
|
|
Bağıl nem
|
5-95
|
%
|
|
|
Termal yöntemler
|
Doğal soğutma
|
|
|
|
Atmosferik basınç
|
80—106
|
Kpa
|
|
|
Rakım
|
≤2000
|
m
|
|
|
Titreşim
|
Titreşim katsayısı 10~500Hz,2G10min./1döngü, X,Y,Z eksenleri boyunca her biri 60dk.
|
|
İkincil karayolu taşımacılığı gereksinimlerini karşılar
|

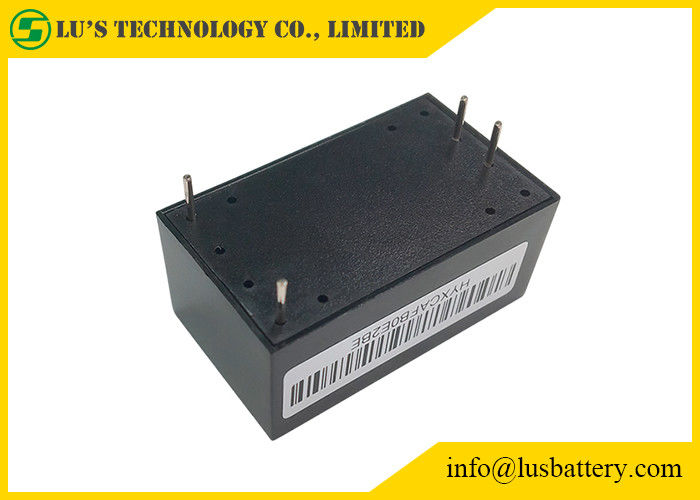

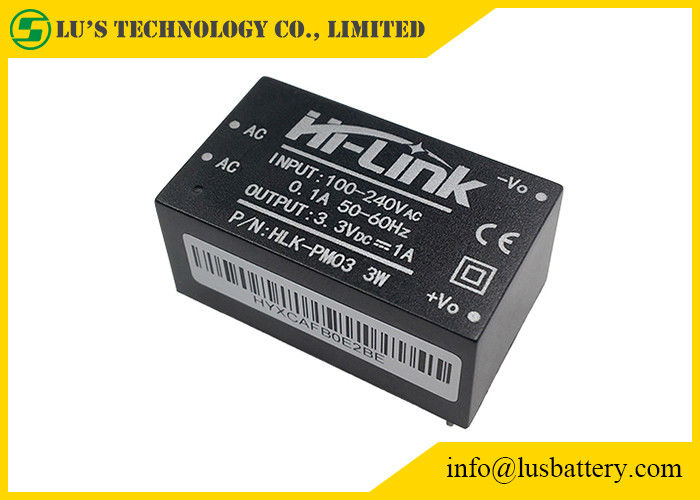

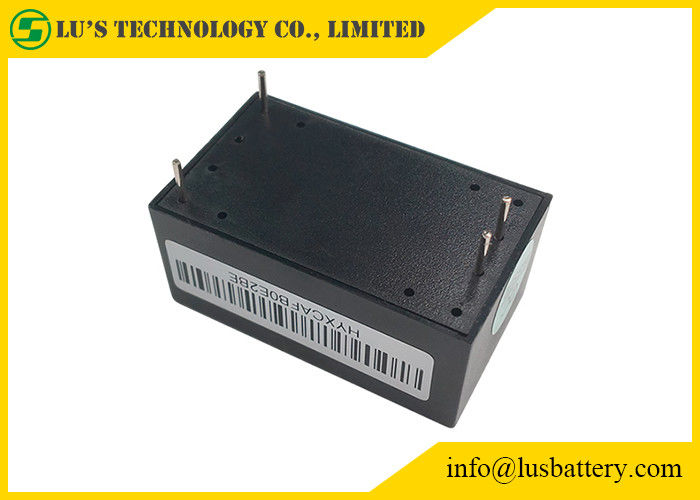

3W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
Küresel giriş voltajı aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik ve yüksek güvenlik izolasyonu avantajlarına sahiptir.
Akıllı ev, otomasyon kontrolü, iletişim ekipmanları, enstrümantasyon ve diğer sektörlerde yaygın olarak kullanılmaktadır.
| Öğe adı | Teknik Kriterler | Birim |
| Nominal giriş voltajı | 100-240 | VAC |
| Giriş Gerilimi Aralığı | 90-264 | VAC |
| Maksimum giriş akımı | ≤0.2 | A |
| Giriş akımı dalgalanması | ;≤10 | A |
| maksimum giriş voltajı | ≤270 | VAC |
| Yavaş başlatmaya girin | ≤50 | Hanım |
| Giriş Alçak Gerilim Verimliliği | Vin=110VAC, Çıkış tam yük≥69 | % |
| Giriş Yüksek Gerilim Verimliliği | Vin=220VAC, çıkış tam yük≥70 | % |
| Uzun vadeli güvenilirlik | MTBF≥100.000 | H |
| Yük anma çıkış voltajı | +3.3±0.1 |
VDc |
| Tam anma çıkış voltajı | +3.3±0.2 |
VDc |
| Kısa süreli maksimum çıkış akımı | ≥1200 | mA |
| Uzun süre maksimum çıkış akımı | ≥1000 | mA |
| Voltaj regülasyonu | ±0.2 | % |
| Yük Düzenleme | ±0.5 | % |
| Çıkış dalgalanması ve gürültü (mVp-p) |
≤70 Nominal giriş voltajı, tam yük.20MHz bant genişliği kullanarak, Test edilecek yük tarafı 10uF ve 0.1uF kapasitör. |
mV |
| Aşma genliğini değiştir | (Nominal giriş voltajı ve çıkış yükü artı %10)≤5 | %VÖ |
| Çıkış aşırı akım koruması | Çıkış maksimum yükünün %150-200'ü | A |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre, kısa devre kaldırıldıktan sonra otomatik olarak normal çalışmaya devam eder |
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 3,3±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 3,3±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥1100 | mA | |
| Uzun süre maksimum çıkış akımı | 1000 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥72 | % | |
| Giriş yüksek voltaj verimliliği | Vin=230Vac, Çıkış tam yük≥72 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤100 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
