Ürün ayrıntıları:
|

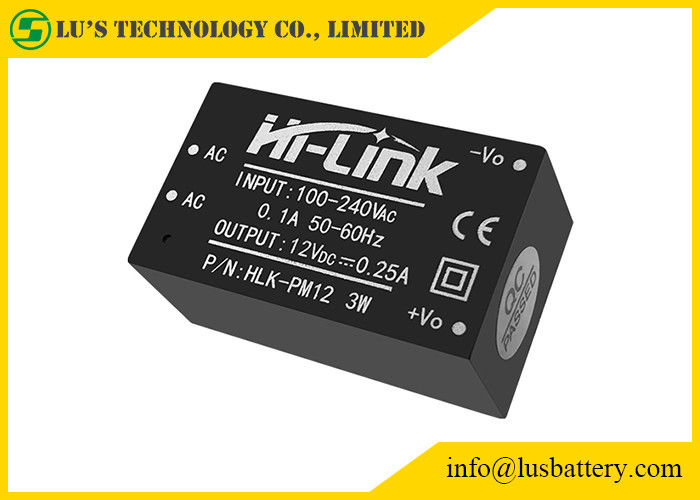

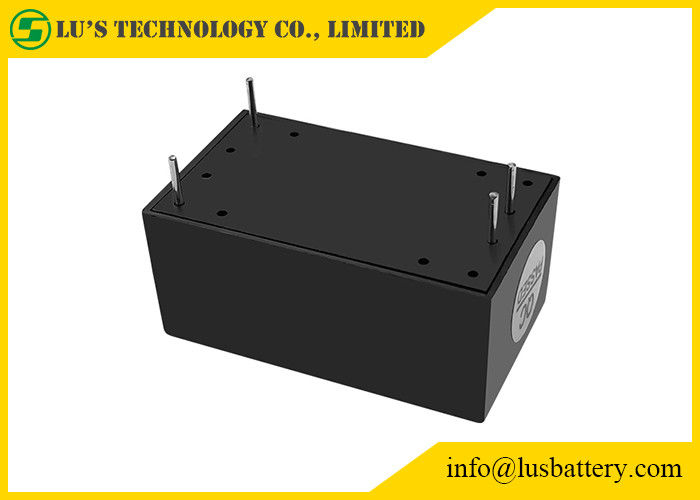

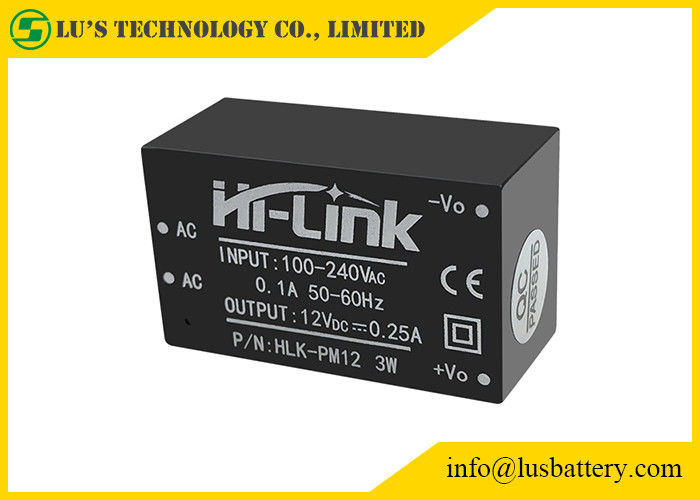

| ad: | ac dc modülü | Numara: | HLK-PM12 |
|---|---|---|---|
| Yapılandırma: | yalıtılmış | Çıkış Gerilimi: | 12V |
| Çıkış akımı: | 250mA | Logo: | Kişiselleştirilebilir |
| Vurgulamak: | 2v 3a Ac Trafo Dönüştürücü,250MA Ac Trafo Dönüştürücü,HLK-PM12 Anahtarlama Güç Kaynağı |
||
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
voltaj sabitleyici hilink pm12:
3W Ultra küçük seri PCB Kartı
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 12,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 12,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥350 | mA | |
| Uzun süre maksimum çıkış akımı | 250 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥73 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥73 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤120 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Güvenlik Özellikleri:
1 UL, CE güvenlik sertifikası gerekliliklerini karşılamak üzere tasarlanmış ürünler.
2 Güvenlik ve elektromanyetik uyumluluk
0.5A UL sertifikalı sigorta girişi ile tasarlanmış;
Çift taraflı bakır kaplı plaka üretimi kullanan PCB kartı, 94-V0 yangın derecesi seviyesi için malzeme;
Güvenlik standartları: UL1012, EN60950, UL60950 ile uyumluluk
İzolasyon voltajı: I / PO / P: 2500VAC
İzolasyon direnci :I / PO / P> 100M Ohm / 500VDC 25 ℃ %70 RH
İletim ve radyasyon: EN55011, EN55022 (CISPR22) ile uyumlu
Elektrostatik deşarj :IEC / EN 61000-4-2 seviye 4 8kV / 15kV
RF radyasyonu Bağışıklığı: IEC / EN 61000-4-3 Bkz. Uygulama Notu
3 Sıcaklık güvenlik tasarımı
Oda sıcaklığında, bu gücün kapasitörleri, ana dönüştürücünün iç yüzeyi maksimum sıcaklığı 90'ı geçmez.
℃;
Kabuk maksimum yüzey sıcaklığı 60 ℃'yi geçmez
