Ürün ayrıntıları:
|
| Ürün adı: | AC DC anahtar güç kaynağı | Malzeme: | Baskılı devre kartı |
|---|---|---|---|
| Koruma: | SCP OVP OTP OCP | Çıkış akımı: | 450mA, 0A-1A |
| Çıkış frekansı: | 50-60Hz | Çıkış Gerilimi: | 12V DC / 5W |
| Vurgulamak: | 450mA Güç Kaynağı Modülleri,Hilink 5M12 Güç Kaynağı Modülleri,5W PCB Güç Kaynağı Anahtarlaması |
||

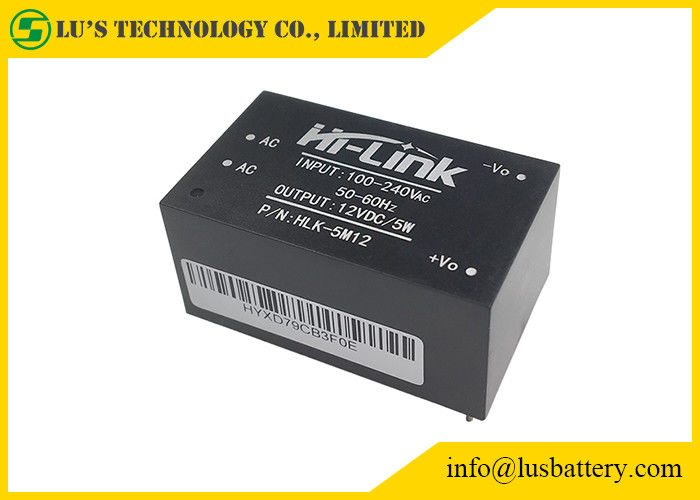

5W Ultra küçük seri güç modülü
5M03/5M05/5M09/5M12/5M24
| Model numarası. | Boyut (mm) | Ağırlık (g) | Çıkış Gücü (w) | Çıkış Gerilimi (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
5W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 12,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 12,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥540 | mA | |
| Uzun süre maksimum çıkış akımı | 450 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥69 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥70 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Ürün Özellikleri
1. Ultra ince, ultra küçük, en küçük hacim;
2. Küresel evrensel giriş voltajı (90~265Vac)
3. Düşük güç tüketimi, yeşil çevre koruma, yüksüz kayıp<0,1W
4. Düşük dalgalanma, düşük gürültü
5. Yüksek çıkışlı kısa devre ve aşırı akım koruması ve kendini kurtarma
6. Yüksek verimlilik, yüksek güç yoğunluğu
7. Giriş ve çıkış izolasyon gerilimi 3000Vac
8. %100 tam yük yaşlandırma ve test etme
9. Yüksek güvenilirlik, uzun ömürlü tasarım, sürekli çalışma süresi 100.000 saatten fazladır;
10. UL, CE gerekliliklerini karşılayın;EMC ve güvenlik testi gereksinimlerini karşılayacak ürün tasarımı;
11. Yüksek kaliteli çevre dostu su geçirmez plastik saksı, nem, titreşim, su ve
IP65 standartlarını karşılayan toz
12. Ekonomik çözümler, uygun maliyetli
13. Harici devre olmadan çalışın
14. 1 yıl kalite garanti süresi
Hilink akıllı modül:
| Tip | Açıklama | Giriş gerilimi | Yeterlik |
| HLK-2M03 | Güç modülü2W3.3V | 90-245Vac | %69 |
| HLK-2M05 | Güç modülü2W5V | 90-245Vac | %69 |
| HLK-2M09 | Güç modülü2W9V | 90-245Vac | %69 |
| HLK-2M12 | Güç modülü2W12V | 90-245Vac | %69 |
| HLK-2M15 | Güç modülü2W15V | 90-245Vac | %69 |
| HLK-2M24 | Güç modülü2W24V | 90-245Vac | %69 |
| HLK-PM01 | Güç Modülü3W5V | 90-265Vac | %72 |
| HLK-PM03 | Güç Modülü3W3.3V | 90-265Vac | %72 |
| HLK-PM09 | Güç modülü3W9V | 90-265Vac | %75 |
| HLK-PM12 | Güç Modülü3W12V | 90-265Vac | %75 |
| HLK-PM15 | Güç Modülü3W15V | 90-265Vac | %75 |
| HLK-PM24 | Güç modülü3W24V | 90-265Vac | %75 |
| HLK-5M03 | Güç modülü5W3.3V | 90-265Vac | %72 |
| HLK-5M05 | Güç modülü5W5V | 90-265Vac | %72 |
| HLK5M09 | Güç modülü5W9V | 90-265Vac | %75 |
| HLK-5M12 | Güç modülü5W12V | 90-265Vac | %75 |
| HLK-5M15 | Güç modülü5W15V | 90-265Vac | %75 |
| HLK-5M24 | Güç modülü5W24V | 90-265Vac | %75 |
| HLK-10M03 | Güç modülü10W3.3V | 90-265Vac | %72 |
| HLK-10M05 | Güç modülü10W5V | 90-265Vac | %72 |
| HLK-10M09 | Güç modülü10W9V | 90-265Vac | %78 |
| HLK-10M12 | Güç modülü10W12V | 90-265Vac | %78 |
| HLK-10M15 | Güç modülü10W15V | 90-265Vac | %78 |
| HLK-10M24 | Güç modülü10W24V | 90-265Vac | %78 |
| HLK-20M05 | Güç modülü20W5V | 90-265Vac | %80 |
| HLK-20M09 | Güç Modülü20W9V | 90-265Vac | %80 |
| HLK-20M12 | Güç modülü20W12V | 90-265Vac | %80 |
| HLK-20M15 | Güç modülü20W15V | 90-265Vac | %80 |
| HLK-20M24 | Güç modülü20W24V | 90-265Vac | %84 |
| HLK-30M09 | Güç modülü30W9V | 90-265Vac | %90 |
| HLK-30M12 | Güç modülü30W12V | 90-265Vac | %90 |
| HLK-30M15 | Güç modülü30W15V | 90-265Vac | %90 |
| HLK-30M24 | Güç modülü30W24V | 90-265Vac | %90 |
| HLK-40M09 | Güç modülü40W9V | 90-265Vac | %90 |
| HLK-40M12 | Güç Modülü40W12V | 90-265Vac | %90 |
| HLK-40M15 | Güç modülü40W15V | 90-265Vac | %90 |
| HLK-40M24 | Güç modülü40W24V | 90-265Vac | %90 |
