Ürün ayrıntıları:
|
| ad: | ultra küçük güç kaynağı AC / DC | Çıktı: | 24VDC / 5W |
|---|---|---|---|
| Giriş: | 90-264Vac | Çıkış Gerilimi: | 24V |
| çıkış gücü: | 1 - 50W | boyut: | 38 * 23 * 18 mm |
| Vurgulamak: | 24VDC 5W Güç Kaynağı Modülü,24v 10a Güç Kaynağı Modülü,% 72 TYP AC DC Güç Modülü |
||

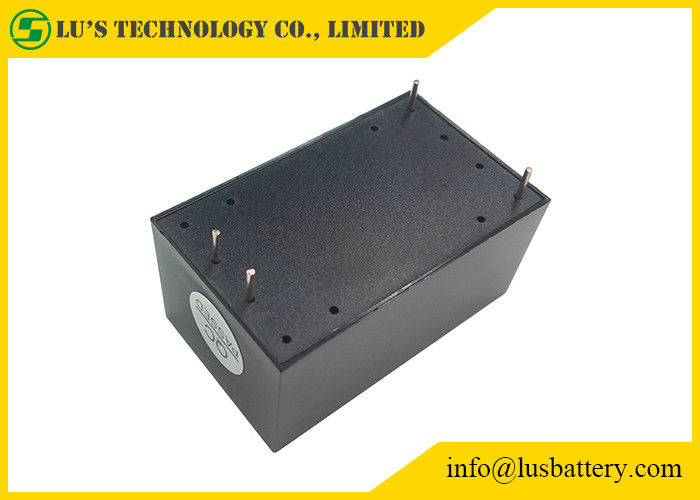

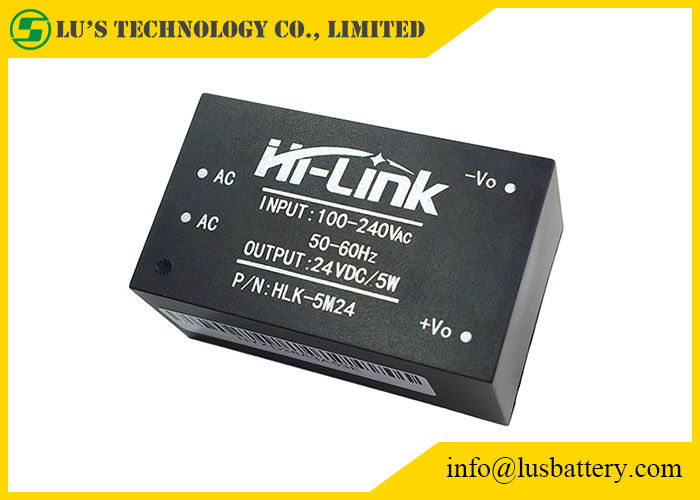

5W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
Küresel giriş voltajı aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik ve yüksek güvenlik izolasyonu avantajlarına sahiptir.
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 24,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 24,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥308 | mA | |
| Uzun süre maksimum çıkış akımı | 208 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥69 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥70 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
sokak lambası için wifi anahtarı
| Tip | Açıklama | Giriş gerilimi | Yeterlik |
| HLK-2M03 | Güç modülü2W3.3V | 90-245Vac | %69 |
| HLK-2M05 | Güç modülü2W5V | 90-245Vac | %69 |
| HLK-2M09 | Güç modülü2W9V | 90-245Vac | %69 |
| HLK-2M12 | Güç modülü2W12V | 90-245Vac | %69 |
| HLK-2M15 | Güç modülü2W15V | 90-245Vac | %69 |
| HLK-2M24 | Güç modülü2W24V | 90-245Vac | %69 |
| HLK-PM01 | Güç Modülü3W5V | 90-265Vac | %72 |
| HLK-PM03 | Güç Modülü3W3.3V | 90-265Vac | %72 |
| HLK-PM09 | Güç modülü3W9V | 90-265Vac | %75 |
| HLK-PM12 | Güç Modülü3W12V | 90-265Vac | %75 |
| HLK-PM15 | Güç Modülü3W15V | 90-265Vac | %75 |
| HLK-PM24 | Güç modülü3W24V | 90-265Vac | %75 |
| HLK-5M03 | Güç modülü5W3.3V | 90-265Vac | %72 |
| HLK-5M05 | Güç modülü5W5V | 90-265Vac | %72 |
| HLK5M09 | Güç modülü5W9V | 90-265Vac | %75 |
| HLK-5M12 | Güç modülü5W12V | 90-265Vac | %75 |
| HLK-5M15 | Güç modülü5W15V | 90-265Vac | %75 |
| HLK-5M24 | Güç modülü5W24V | 90-265Vac | %75 |
| HLK-10M03 | Güç modülü10W3.3V | 90-265Vac | %72 |
| HLK-10M05 | Güç modülü10W5V | 90-265Vac | %72 |
| HLK-10M09 | Güç modülü10W9V | 90-265Vac | %78 |
| HLK-10M12 | Güç modülü10W12V | 90-265Vac | %78 |
| HLK-10M15 | Güç modülü10W15V | 90-265Vac | %78 |
| HLK-10M24 | Güç modülü10W24V | 90-265Vac | %78 |
| HLK-20M05 | Güç modülü20W5V | 90-265Vac | %80 |
| HLK-20M09 | Güç Modülü20W9V | 90-265Vac | %80 |
| HLK-20M12 | Güç modülü20W12V | 90-265Vac | %80 |
| HLK-20M15 | Güç modülü20W15V | 90-265Vac | %80 |
| HLK-20M24 | Güç modülü20W24V | 90-265Vac | %84 |
| HLK-30M09 | Güç modülü30W9V | 90-265Vac | %90 |
| HLK-30M12 | Güç modülü30W12V | 90-265Vac | %90 |
| HLK-30M15 | Güç modülü30W15V | 90-265Vac | %90 |
| HLK-30M24 | Güç modülü30W24V | 90-265Vac | %90 |
| HLK-40M09 | Güç modülü40W9V | 90-265Vac | %90 |
| HLK-40M12 | Güç Modülü40W12V | 90-265Vac | %90 |
| HLK-40M15 | Güç modülü40W15V | 90-265Vac | %90 |
| HLK-40M24 | Güç modülü40W24V | 90-265Vac | %90 |
Güvenlik Özellikleri:
UL, CE güvenlik sertifikası gerekliliklerini karşılamak üzere tasarlanmış ürünler.
Güvenlik ve elektromanyetik uyumluluk
0.5A UL sertifikalı sigorta girişi ile tasarlanmış;
Çift taraflı bakır kaplı plaka üretimi kullanan PCB kartı, 94-V0 yangın derecesi seviyesi için malzeme;
Güvenlik standartları: UL1012, EN60950, UL60950 ile uyumluluk
İzolasyon voltajı: I / PO / P: 2500VAC
İzolasyon direnci :I / PO / P> 100M Ohm / 500VDC 25 ℃ %70 RH
İletim ve radyasyon: EN55011, EN55022 (CISPR22) ile uyumlu
Elektrostatik deşarj :IEC / EN 61000-4-2 seviye 4 8kV / 15kV
RF radyasyonu Bağışıklığı: IEC / EN 61000-4-3 Bkz. Uygulama Notu
Sıcaklık güvenliği tasarımı
Oda sıcaklığında, bu gücün kapasitörleri, ana dönüştürücünün iç yüzeyi maksimum sıcaklığı 90'ı geçmez.
℃;
Kabuk maksimum yüzey sıcaklığı 60 ℃'yi geçmez
