Ürün ayrıntıları:
|
| pil: | Li-ion Pil Paketleri | Boyut: | 56*46mm |
|---|---|---|---|
| Hava sıcaklığı: | ayarlama | Seri: | 4s ila 7s için uygun |
| Pil Hücresi: | 18650 / 26650 / 32700 | Çalışma akımı: | Maksimum 25A |
| Vurgulamak: | Li-Ion Pil PCM,7S Pil PCM,Akıllı Lityum Pil BMS |
||
Akıllı BMS 4S-7S Li-Ion LiFePo4, parametre ayarlı 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S Lityum Pil için
Ürün adı:Koruma Devresi Modülü
Model numarası:PCM7S25A LN0725
4S ila 7S lityum iyon/Lityum polimer/LiFePo4 pil paketleri için uygundur
Özellik:
1. 37V 10S Li-ion ve Li-polimer pil takımı için Koruma Devre Kartı;
2.BMS, seri olarak 10 hücreli Li-ion/Li-polimer pil için geçerlidir;
3. Pil paketlerinin aşırı şarj, aşırı deşarj, aşırı akım, aşırı sıcaklık, kısa devre yapmasını önlemek için;
4.Hücre dengesi/denge fonksiyonu ile;
5. Hem Li-ion hem de Li-Polimer hücrelerle uyumludur.
6. Dengeleme işlevi nasıl çalışır?pil takımı tamamen şarj olduktan sonra.PCM, her hücrenin voltajını algılayacak ve diğer hücreler aynı voltaj seviyesine ulaşana kadar daha yüksek voltajı kesecektir.Bu nedenle, hücrelerin daha uzun hizmet ömrüne sahip olmasına yardımcı olur.
Herhangi bir fonksiyon aşağıdaki gibi seçilebilir:
1) Kapanma tespiti (Kullanıcıların yetkisiz olarak sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pillerin hizmet ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Şartname (kriter özelleştirilmiş olarak ayarlanabilir):
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | ||
| Maksimum sürekli şarj akımı | 12A | ||
| Maksimum sürekli Boşaltma akımı | 26A | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 33.33A±%10 | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 66,66A±%20 | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Rezistans | Koruma devresi (MOSFET) | ≤1.67mΩ |
| 8 | Hava sıcaklığı | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
Diğer Avantaj:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!

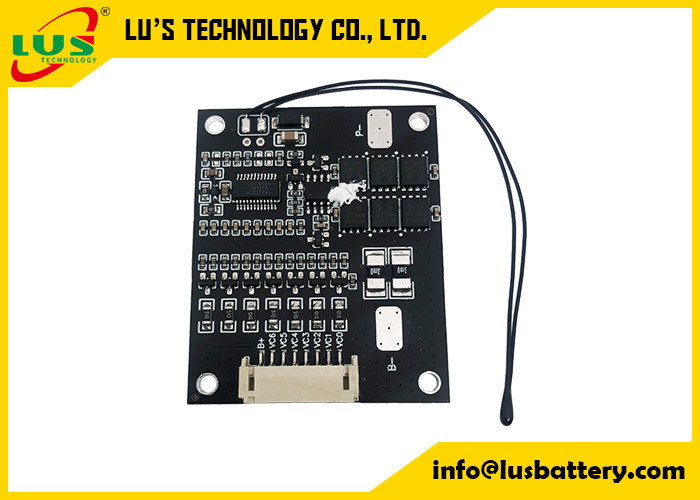

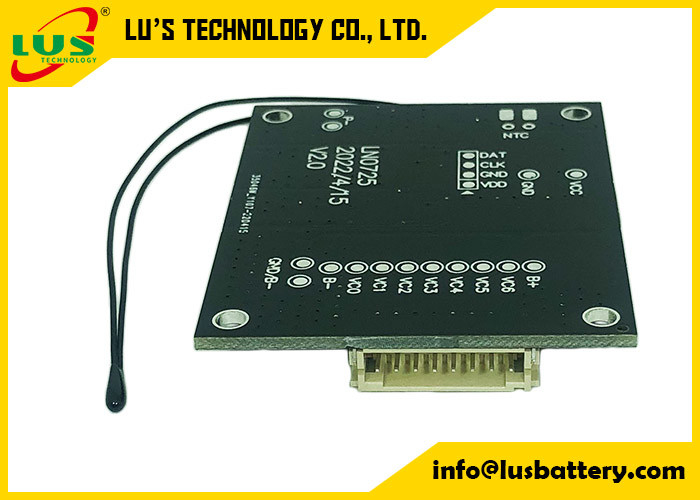

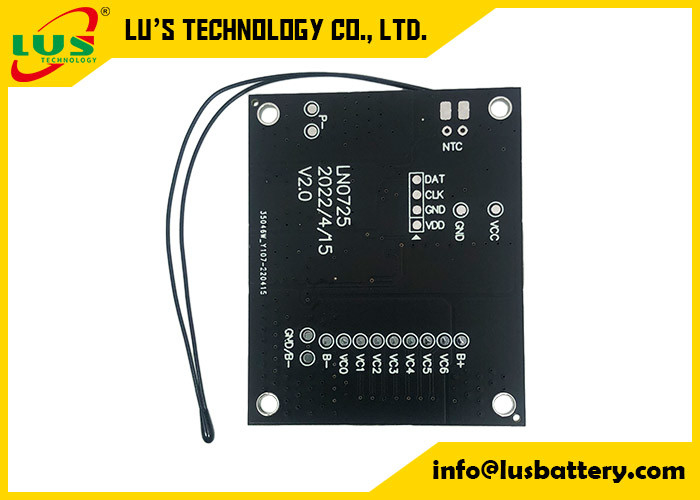

Resim:
