Ürün ayrıntıları:
|
| Boyut: | 56*46mm | Sıcaklık: | ayarlama |
|---|---|---|---|
| Seri: | 4s ila 7s için uygun | Çalışma akımı: | Maksimum 25A |
| Renk: | Siyah, yeşil, kırmızı, isteğinize bağlıdır | Logo: | baskı olabilir |
| özelleştirilmiş: | Hoş geldin | Küçük sipariş: | Kabul edilebilir |
| Vurgulamak: | baskı LOGO BMS 7s 20A,18650 Pil BMS 7s 20A,24V bms pil yönetim sistemi |
||

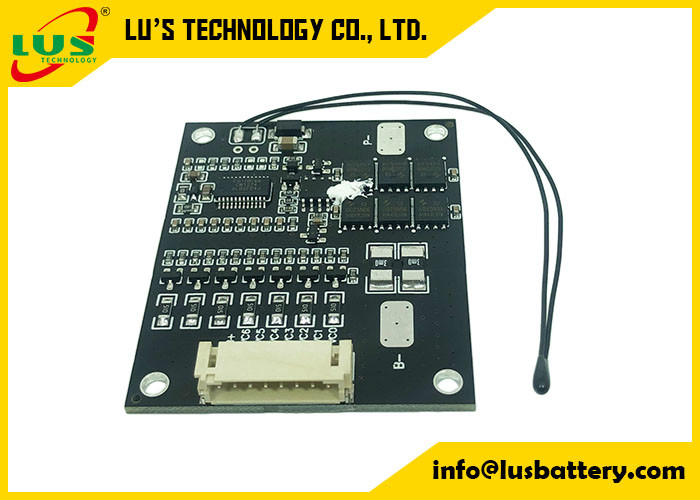

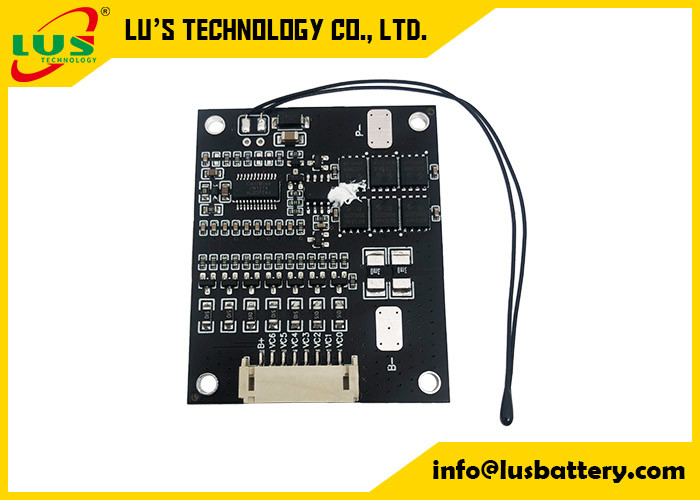

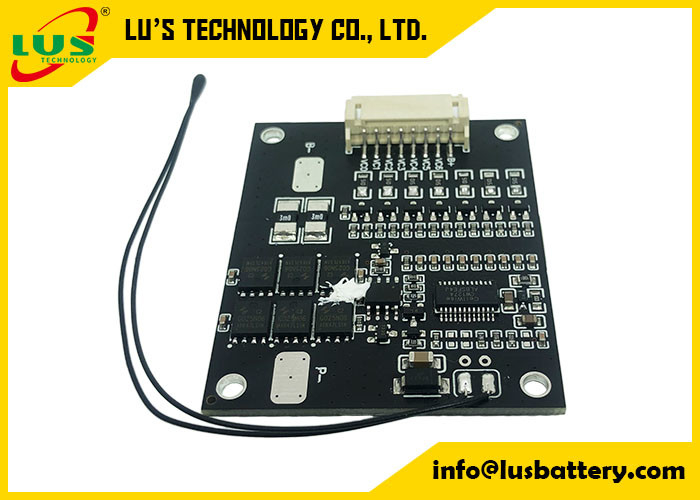

18650 Pil için Konnektörlü BMS 7s 20A li ion bms pcb 24v 7s bms pil yönetim sistemi
Lityum iyon pil koruma PCB, tekli Lityum iyon pilleri korur ve 20A sürekli akıma sahiptir.Ağır akım yükü gerektiren elektrikli matkaplar, motorlar veya uçak modelleri için uygundur.
7S 24V 40A Lityum İyon BMS, Dengelemeli
Bir lityum iyon pil yapımında bir pil yönetim sistemi (BMS) gereklidir.Li-ion piller, kurşun aside göre voltaja karşı çok daha hassastır ve aşırı veya az şarj edildiğinde tehlikeli olabilir.Aşırı ve düşük voltaj ile aşırı akıma karşı korur ve hücrelerin dengeli olmasını sağlar.Bu BMS, 7S (25.9v nominal) lityum iyon pil içindir ve 40 amper sürekli deşarj ve 20 amper şarj sağlar.3S 4S 5S 6S 7S 15A 20A 18650 Lityum Pil Koruma Levhası 12V 24V 29.4V Li-ion Paketleri Dengeli BMS
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenler (High End IC ve MOSFET) ile inşa edilmiş, basit yapı tasarımı, daha istikrarlı kaliteli çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (bazı bağlantı pimlerini boş durumda bırakarak daha az seri pil için kullanılabilir), tam set koruma önlemleri, harici beklenmedik kazalardan etkilenmeden iyi çalışmasına izin verir.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmeye yardımcı olacağız.ya da sizin için tasarlıyoruz!
Herhangi bir fonksiyon aşağıdaki gibi seçilebilir:
1) Kapanma tespiti (Kullanıcıların yetkisiz sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pillerin hizmet ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Şartname (kriter özelleştirilmiş olarak ayarlanabilir):
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | ||
| Maksimum sürekli şarj akımı | 12A | ||
| Maksimum sürekli Boşaltma akımı | 26A | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 33.33A±%10 | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 66,66A±%20 | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Direnç | Koruma devresi (MOSFET) | ≤1.67mΩ |
| 8 | Sıcaklık | Çalışma Sıcaklık Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
| 9 | Boyut | 56*46mm | |
Resim:
