Ürün ayrıntıları:
|
Seri: | 5S-10S | Pil Türü: | Lityum iyon batarya |
---|---|---|---|
Boyutlar: | 74*54mm | özelleştirilmiş: | Hoş geldin |
Sıcaklık kontrolü: | Evet | MOS kontrolü: | Elbette |
Vurgulamak: | 10S lityum iyon pil bms,NTC lityum iyon pil bms,Yüksek Sıcaklık Koruması 10s bms 36v |

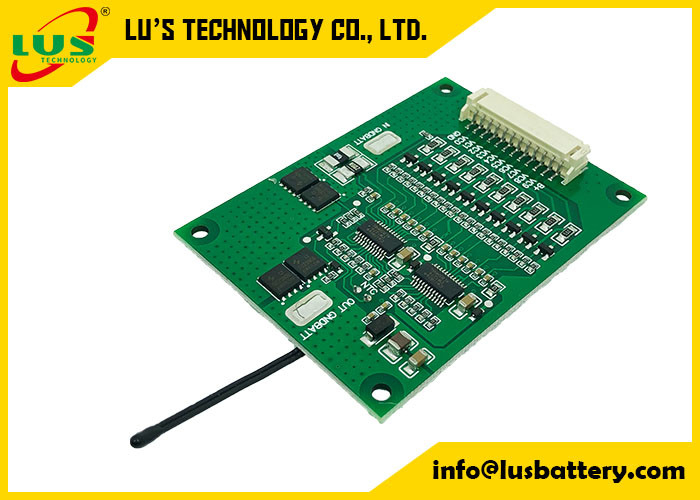

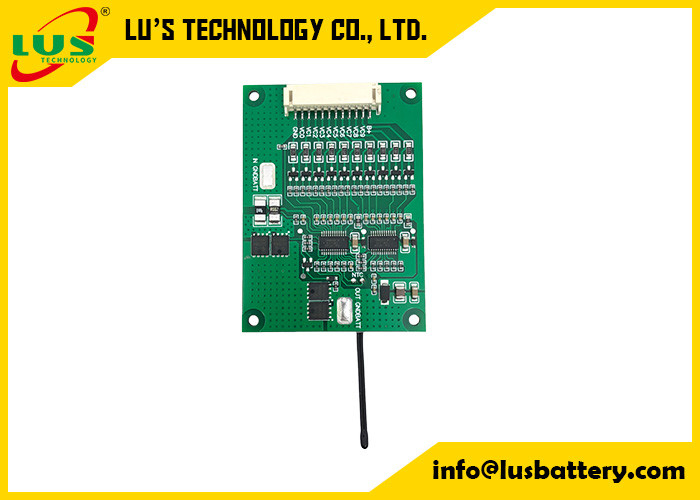

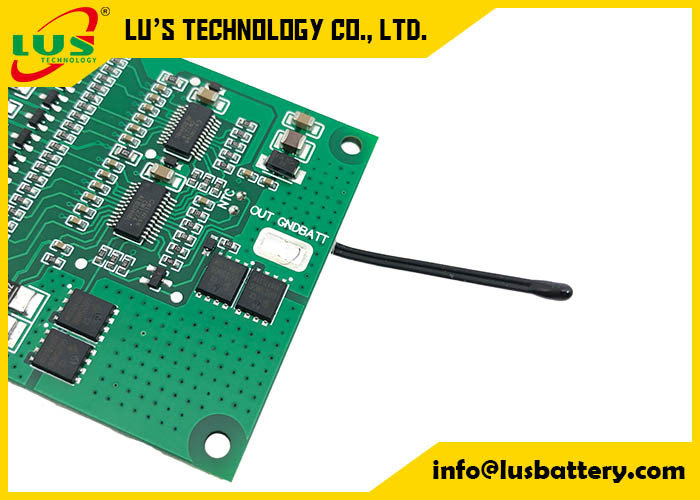

NTC şarj voltajı ile 10s bms 36v lityum iyon pil bms 42v 25a bms yüksek sıcaklık koruması 20A
Bu BMS, lityum pil koruma amacıyla özel olarak yüksek kaliteli IC çipi ile uygulandı. Son derece algılama
aşırı şarj, aşırı deşarj, voltaj dengeleme ve kablo bağlantı kesme fonksiyonlarında algılama ile hassasiyet derecesi,
, şarj koruma fonksiyonları ile.
Bu, 25A sabit deşarj akımına sahip 10 serisi 36V (42v) veya 7S 24V (29.4V) lityum iyon pil takımı için PCB'dir.
ve anma 5A şarj akımı. Şarj ve deşarj portu farklıdır.Boyut :Maks 54*74mm
Ve müşterinin talebine göre belirli pil koruma devre kartı tasarlayabilir ve üretebiliriz.
İşlev:
1) Kapanma tespiti (Kullanıcıların yetkisiz sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pillerin hizmet ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Mavi diş işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
37V(10S) Li-ion Pil Paketleri için PCM Spesifikasyonları
LUS-BMS10-V1.1
Numara. | PARAMETRE | kriter | |
1 | Gerilim | şarj voltajı | DC:42V CC/CV |
Tek hücre için denge voltajı | 4.125±0.025V | ||
2 | Akım | Tek hücre için denge akımı | 80±5mA |
Anlık tüketim | ≤25μA | ||
Maksimum sürekli şarj akımı | 13.6A | ||
Maksimum sürekli Boşaltma akımı | 20A | ||
3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
Aşırı şarj gecikme süresi | 800mS~1200mS | ||
Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.08V |
Aşırı deşarj algılama gecikme süresi | 500~1500mS | ||
Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.1V | ||
5 | Aşırı akım koruması | Şarj aşırı akım koruması | 24A±%10 |
Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
Deşarj aşırı akım koruması1 | 55A±%10 | ||
Algılama gecikme süresi1 | 700~1300mS | ||
Deşarj aşırı akım koruması2 | 40A±%20 | ||
Algılama gecikme süresi2 | 800~1200mS | ||
Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
Algılama gecikme süresi | 1000mS-1600mS | ||
Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
7 | Direnç | Koruma devresi (MOSFET) | ≤3mΩ |
8 | Sıcaklık | Çalışma Sıcaklık Aralığı | -25~+70℃ |
Depolama Sıcaklık Aralığı | -40~+125℃ | ||
Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
Sıcaklık Altında Şarj | -5℃±5℃ | ||
Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
Sıcaklık Altında Deşarj | -25℃±5℃ |
