Ürün ayrıntıları:
|
Ürün adı: | AC DC anahtar güç kaynağı | Malzeme: | Baskılı devre kartı |
---|---|---|---|
Koruma: | SCP OVP OTP OCP | Çıkış akımı: | 450mA, 0A-1A |
Çıkış frekansı: | 50-60Hz | Çıkış Gerilimi: | 12V DC / 5W |
Vurgulamak: | 450mA Ac'den Dc'ye Dönüştürücü,5w Ac'den Dc'ye Dönüştürücü,HLK-5M12 |

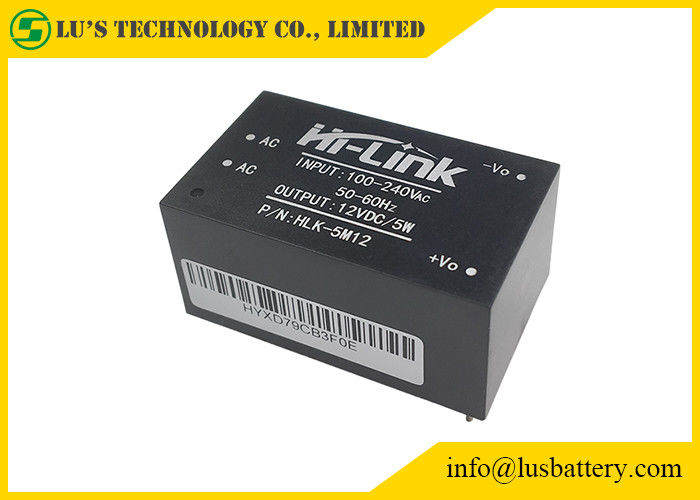

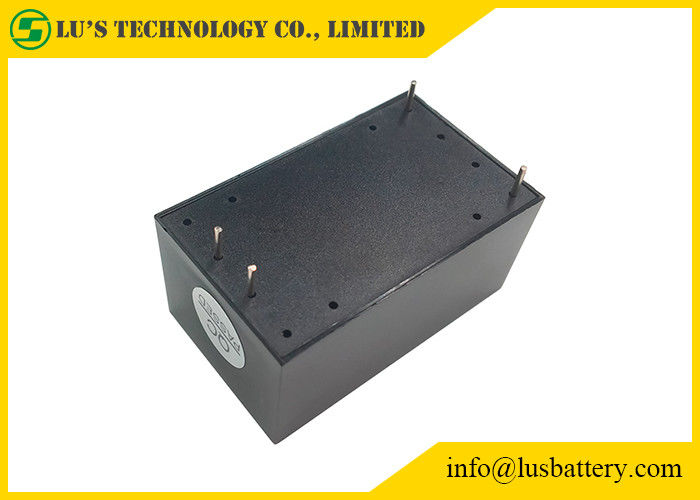

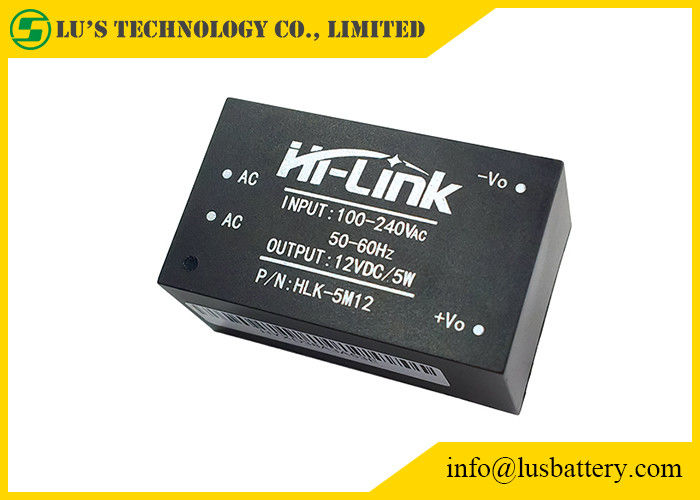

5W Ultra küçük seri güç modülü
5M03 / 5M05 / 5M09 / 5M12 / 5M24
Model numarası. | Boyut (mm) | Ağırlık (gr) | Çıkış Gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik% (TYP) |
HLK-5M03 | 38 * 23 * 18 | 32 g | 5 W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
5W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
Öğeler | Teknik parametreler | Birimler | Notlar |
Yüksüz nominal çıkış voltajı | 12.0 ± 0.1 | Vdc | |
Tam yüklü çıkış voltajı | 12.0 ± 0.2 | Vdc | |
Kısa süreli maksimum çıkış akımı | ≥540 | mA | |
Uzun süre maksimum çıkış akımı | 450 | mA | |
Voltaj regülasyonu | ± 0.2 | % | |
Yük düzenleme | ± 0.5 | % | |
Giriş düşük voltaj verimliliği | Vin = 115Vac, Çıkış tam yük≥69 | % | |
Giriş yüksek voltaj verimliliği | 3Vin = 230Vac, Çıkış tam yük≥70 | % | |
Çıkış dalgalanması ve gürültüsü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yükü.20MHz bant genişliği osiloskopu ile, Yük tarafı 10uF ve 0.1uF kapasitans testi | mV | |
Aşma genliğinin açılması / kapatılması | (Nominal giriş voltajı, çıkış artı% 10 yük) ≤5 | % Vo | |
Çıkış aşırı akım koruması | Çıkış maksimum yükü% 110-150 | Bir | |
Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra normal çalışmaya otomatik dönüş | Tüm cihazda hasar yok |
Ürün Özellikleri
1. Ultra ince, ultra küçük, en küçük hacim;
2. Global evrensel giriş voltajı (90 ~ 265Vac)
3. Düşük güç tüketimi, yeşil çevre koruma, yüksüz kayıp <0.1W
4. Düşük dalgalanma, düşük gürültü
5. Yüksek çıkış kısa devre ve aşırı akım koruması ve kendini kurtarma
6. Yüksek verimlilik, yüksek güç yoğunluğu
7. Giriş ve çıkış izolasyon voltajı 3000Vac
8.% 100 tam yük yaşlandırma ve test etme
9. Yüksek güvenilirlik, uzun ömürlü tasarım, sürekli çalışma süresi 100.000 saatten fazladır;
10. UL, CE gereksinimlerini karşılayın;EMC ve güvenlik testi gereksinimlerini karşılayacak ürün tasarımı;
11. Yüksek kaliteli çevre dostu su geçirmez plastik saksı, nem, titreşim, su ve
IP65 standartlarını karşılayan toz
12. Ekonomik çözümler, uygun maliyetli
13. Harici devre olmadan çalışın
14. 1 yıllık kalite garanti süresi
