Ürün ayrıntıları:
|
| Boyut: | 74*54mm | Pil Hücresi: | 18650 / 26650 / 32700 |
|---|---|---|---|
| OEM işlevi: | Hoş geldin | Renk: | Kişiselleştirilebilir |
| Vurgulamak: | 15A BMS 5S 18V,Li İyon Hücreleri bms 5s 18v,OEM 5s bms 18650 |
||

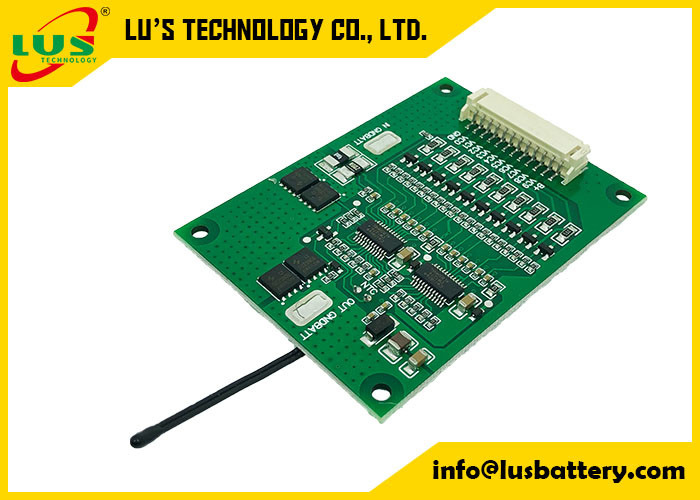

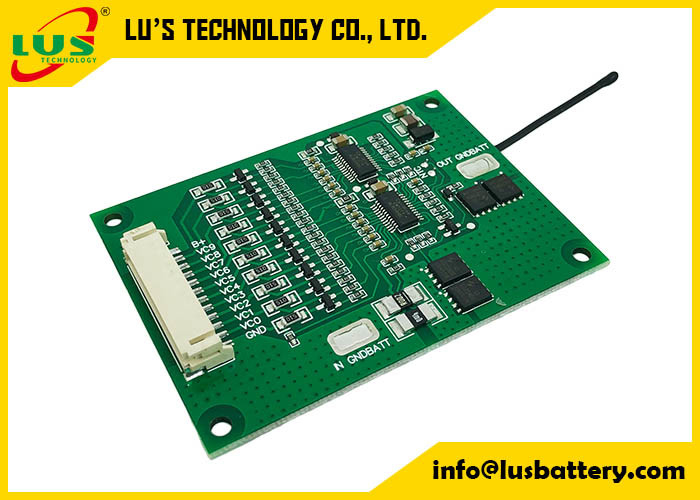

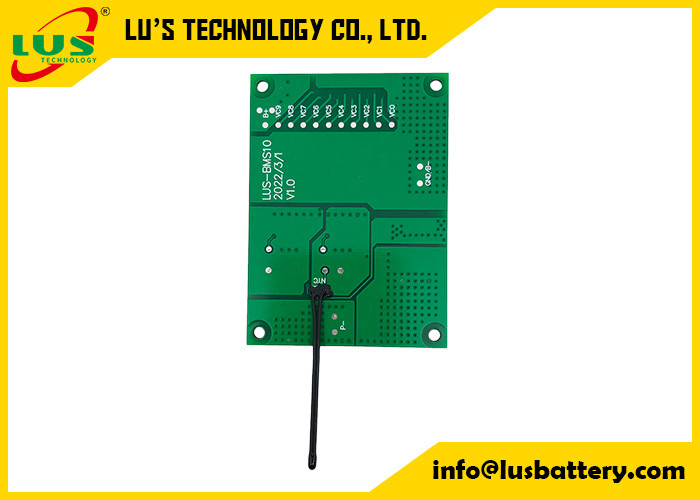

Li-Ion Hücrelerin Şarj Edilmesi ve Korunması için 5S 18.4V 15A BMS PCM PCB Modülü 18650 26650 21700
18,5V Li-ion Pil Paketleri BMS-5S25A
5S - 16S 18,5V -59,2V ayarlanabilir 60A maks.PCM PCB'si
5S– 16S koruma devresi modülü (PCM), li-ion pil takımınızı korumak için düşük maliyetli, bağımsız bir devre kartıdır.
5S50A 21VPCMBMS 18650 lityum Li-ion pil koruma kartı Mikro Denetleyici Kartı
Özellik:
1. 25.9V 7S Li-ion ve Li-polimer pil takımı için Koruma Devre Kartı;
2.BMS, seri olarak Li-ion/Li-polimer pil için geçerlidir;
3. Pil paketlerinin aşırı şarj, aşırı deşarj, aşırı akım, aşırı sıcaklık, kısa devre yapmasını önlemek için;
4.Hücre dengesi/denge fonksiyonu ile;
5. Hem Li-ion hem de Li-Polimer hücrelerle uyumludur.
6. Dengeleme işlevi nasıl çalışır?pil takımı tamamen şarj olduktan sonra.PCM, her hücrenin voltajını algılayacak ve diğer hücreler aynı voltaj seviyesine ulaşana kadar daha yüksek voltajı kesecektir.Bu nedenle, hücrelerin daha uzun hizmet ömrüne sahip olmasına yardımcı olur.
PCM Spesifikasyonu (kriter özelleştirilmiş olarak ayarlanabilir):
| Modeli: PCM07025-V1.0 | ||
| PARAMETRE | kriter | |
| Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | |
| Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | |
| Maksimum sürekli şarj akımı | 12A | |
| Maksimum sürekli Boşaltma akımı | 26A | |
| Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | |
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | |
| Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | |
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | |
| Aşırı akım koruması | Şarj aşırı akım koruması | 13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | |
| Deşarj aşırı akım koruması1 | 33.33A±%10 | |
| Algılama gecikme süresi1 | 700~1300mS | |
| Deşarj aşırı akım koruması2 | 66,66A±20% | |
| Algılama gecikme süresi2 | 70~130mS | |
| Yayın koşulu | Yükü kes, Otomatik kurtarma | |
| Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | |
| Yayın koşulu | Yükü kes, Otomatik kurtarma | |
| Direnç | Koruma devresi (MOSFET) | ≤1.67mΩ |
| Sıcaklık | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | |
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | |
| Sıcaklık Altında Şarj | -5℃±5℃ | |
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | |
| Sıcaklık Altında Deşarj | -25℃±5℃ | |
7S12A PCM 7S26A 18650 Lipo Li-ion LityumpilKoruma Levhası W Balance BMS PCBPCMOrtak Bağlantı Noktası Devre Kartı Paketi:
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
