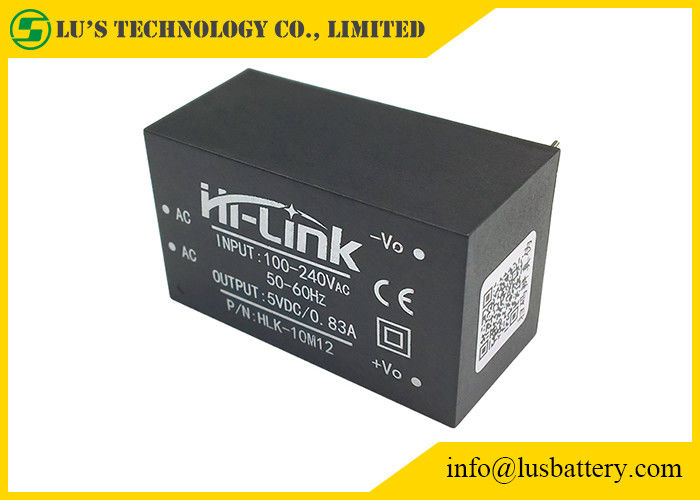

Ürün ayrıntıları:
|
| Uygulamalar: | Güç azaltma | verim: | % 70 |
|---|---|---|---|
| güç: | 10W | Açıklama: | Güç modülü 10W 12V |
| Voltaj: | 12V | şimdiki: | 0.83A |
| model: | hlk-10m12 | Örneklem: | Mevcut |
| Vurgulamak: | 0.83A Ac Dc Kaynakçı Güç Kaynağı,5VDC Ac Dc Kaynakçı Güç Kaynağı,Hilink 10M12 |
||
Detaylar:
Liste:
| Tip | Açıklama | Giriş gerilimi | Yeterlik |
| HLK-2M03 | Güç modülü2W3.3V | 90-245Vac | %69 |
| HLK-2M05 | Güç modülü2W5V | 90-245Vac | %69 |
| HLK-2M09 | Güç modülü2W9V | 90-245Vac | %69 |
| HLK-2M12 | Güç modülü2W12V | 90-245Vac | %69 |
| HLK-2M15 | Güç modülü2W15V | 90-245Vac | %69 |
| HLK-2M24 | Güç modülü2W24V | 90-245Vac | %69 |
| HLK-PM01 | Güç Modülü3W5V | 90-265Vac | %72 |
| HLK-PM03 | Güç Modülü3W3.3V | 90-265Vac | %72 |
| HLK-PM09 | Güç modülü3W9V | 90-265Vac | %75 |
| HLK-PM12 | Güç Modülü3W12V | 90-265Vac | %75 |
| HLK-PM15 | Güç Modülü3W15V | 90-265Vac | %75 |
| HLK-PM24 | Güç modülü3W24V | 90-265Vac | %75 |
| HLK-5M03 | Güç modülü5W3.3V | 90-265Vac | %72 |
| HLK-5M05 | Güç modülü5W5V | 90-265Vac | %72 |
| HLK5M09 | Güç modülü5W9V | 90-265Vac | %75 |
| HLK-5M12 | Güç modülü5W12V | 90-265Vac | %75 |
| HLK-5M15 | Güç modülü5W15V | 90-265Vac | %75 |
| HLK-5M24 | Güç modülü5W24V | 90-265Vac | %75 |
| HLK-10M03 | Güç modülü10W3.3V | 90-265Vac | %72 |
| HLK-10M05 | Güç modülü10W5V | 90-265Vac | %72 |
| HLK-10M09 | Güç modülü10W9V | 90-265Vac | %78 |
| HLK-10M12 | Güç modülü10W12V | 90-265Vac | %78 |
| HLK-10M15 | Güç modülü10W15V | 90-265Vac | %78 |
| HLK-10M24 | Güç modülü10W24V | 90-265Vac | %78 |
| HLK-20M05 | Güç modülü20W5V | 90-265Vac | %80 |
| HLK-20M09 | Güç Modülü20W9V | 90-265Vac | %80 |
| HLK-20M12 | Güç modülü20W12V | 90-265Vac | %80 |
| HLK-20M15 | Güç modülü20W15V | 90-265Vac | %80 |
| HLK-20M24 | Güç modülü20W24V | 90-265Vac | %84 |
| HLK-30M09 | Güç modülü30W9V | 90-265Vac | %90 |
| HLK-30M12 | Güç modülü30W12V | 90-265Vac | %90 |
| HLK-30M15 | Güç modülü30W15V | 90-265Vac | %90 |
| HLK-30M24 | Güç modülü30W24V | 90-265Vac | %90 |
| HLK-40M09 | Güç modülü40W9V | 90-265Vac | %90 |
| HLK-40M12 | Güç Modülü40W12V | 90-265Vac | %90 |
| HLK-40M15 | Güç modülü40W15V | 90-265Vac | %90 |
| HLK-40M24 | Güç modülü40W24V | 90-265Vac | %90 |
1. Ürün özellikleri:
1).UL, CE gerekliliklerini karşılayın
2).Ultra ince, ultra küçük
3).Tüm voltaj girişi (AC: 90 ~ 264V)
4).Düşük dalgalanma ve düşük gürültü
5).Çıkış aşırı yük ve kısa devre koruması
6).Yüksek verimlilik, yüksek güç yoğunluğu
7).Ürün, EMC ve Güvenlik Testi gereksinimlerini karşılayacak şekilde tasarlanmıştır.
8).Düşük güç tüketimi, çevre koruma, yüksüz kayıp <0,1W
9).100% yük yaşlanma ve test
10).1 yıl garanti süresi
2. Çevre Durumu
Öğe Adı Teknik Kriterler Birim
Çalışma Sıcaklığı -20—+60 ℃
Depolama Sıcaklığı -40—+80 ℃
Bağıl nem %5—95
Soğutma yolu Radyasyonla soğutma
Atmosfer basıncı 80—106 Kpa
Deniz seviyesi yüksekliği ≤2000 m
Titreşim Titreşim katsayısı 10~500Hz,2G10min./1döngü, X,Y,Z eksenleri boyunca her biri 60dk.
3.Elektriksel Karakteristik
1. Giriş özellikleri (20 ℃ oda sıcaklığında test edin).
| tems | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 12±0.1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 12±0.2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥900 | mA | |
| Uzun süre maksimum çıkış akımı | ≥830 | mA | |
| Voltaj regülasyonu | ±2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Maksimum çıkış yükünün %110-150'si | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
4.Güvenlik Özellikleri:
4.1 UL, CE güvenlik sertifikası gerekliliklerini karşılamak üzere tasarlanmış ürünler.
4.2 Güvenlik ve elektromanyetik uyumluluk
0.5A UL sertifikalı sigorta girişi ile tasarlanmış;
Çift taraflı bakır kaplı plaka üretimi kullanan PCB kartı, 94-V0 yangın derecesi seviyesi için malzeme;
Güvenlik standartları: UL1012, EN60950, UL60950 ile uyumluluk
İzolasyon voltajı: I / PO / P: 2500VAC
İzolasyon direnci :I / PO / P> 100M Ohm / 500VDC 25 ℃ %70 RH
İletim ve radyasyon: EN55011, EN55022 (CISPR22) ile uyumlu
Elektrostatik deşarj :IEC / EN 61000-4-2 seviye 4 8kV / 15kV
RF radyasyonu Bağışıklığı: IEC / EN 61000-4-3 Bkz. Uygulama Notu
4.3 Sıcaklık güvenlik tasarımı
Oda sıcaklığında, bu gücün kapasitörleri, ana dönüştürücünün iç yüzeyi maksimum sıcaklığı 90'ı geçmez.
℃;
Kabuk maksimum yüzey sıcaklığı 60 ℃'yi geçmez
5. Logo, paketleme, nakliye, depolama
5.1 Logosu
5.1.1 Ürün logosu
İşaretlerle etiketlenen ürünlerin yerine, içeriği ulusal standartlara, endüstri standartlarına uygun.
5.1.2 Ambalaj logosu
Kutu üzerinde üreticinin adı, adresi, posta kodu, ürün tipi, üretim yılı, ayı, günü ile işaretlenmiş ürünler;
"Yukarı", "nem" "Dikkatli taşıyın" ve diğer nakliye işaretleri ile işaretlenmiş tüm işaretler GB 191 hükümlerine uygundur.
5.2 Paketleme
Ürünler, özel plastik kutu ambalaj kullanılarak, titreşim önleyici işlevli ve ilgili hükümlere uygun olarak ayrılır.
GB 3873.
5.3 Taşıma
Paketlenmiş ürünler herhangi bir nakliye hizmeti ile sevk edilebilir, nakliyede tenteler olmalı ve aşırı titreşim olmamalıdır,
etki vb.
5.4 Depolama
Ürünler GB 3873'e uygun olarak saklanmalıdır.
