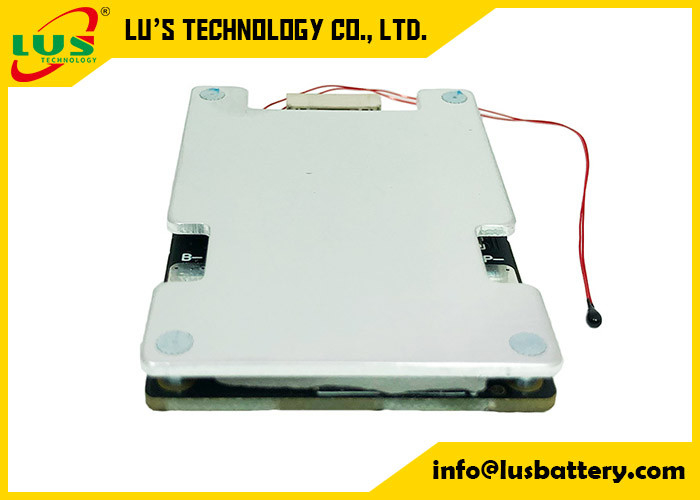

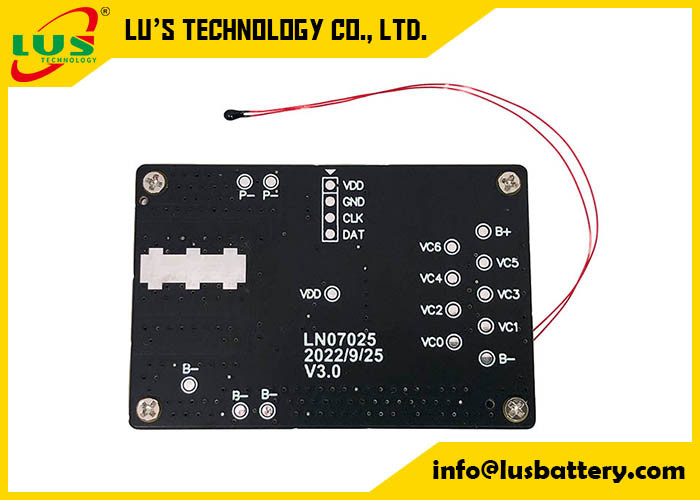

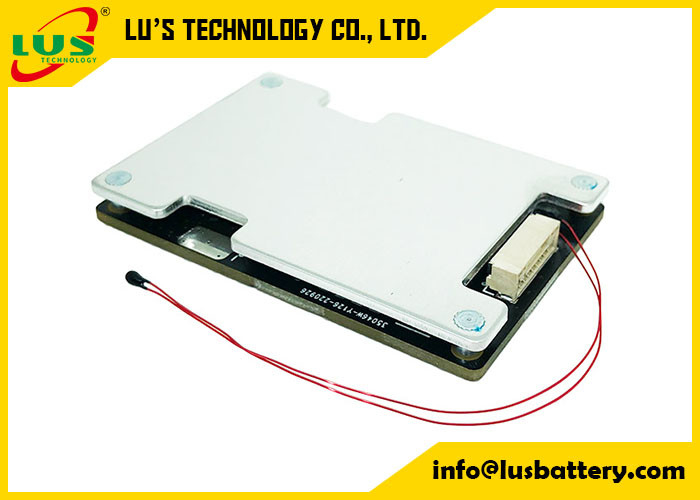

li-ion BMS PCM 18650 Pil Koruma Kartı PCB için 18650 Lityum iyon li Pil 7S akıllı PCM OEM hizmeti
25A BMS 6S 7S 8S 9S 10S 11S 12S 13S 18650 Li-Ion Pil PCM Koruma Levhası
Pil BMS/PCB/PCM hakkında
Akü Yönetim Sistemi ( BMS ) Modülleri Tümü 1S 2S 3S 4S 5S 6S 7S 8S BMS ve Amper Aralığı 3A 5A 10A 20A 25A 30A 40A 60A 100A
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devre, sıcaklık algılama koruması ve otomatik olarak voltaj dengeleme işlevinden algılayın ve koruyun.
Üst düzey elektronik bileşenlerle (Yüksek Son IC ve MOSFET) oluşturun, basit yapı tasarımı, daha istikrarlı kaliteli çalışma performansına sahip olmasını sağlar,
Esnek uygulama (bazı bağlantı pimlerini boş durumda bırakarak daha az seri pil için kullanılabilir), tam koruma önlemleri seti, beklenmeyen harici kazalardan etkilenmeden iyi çalışmasını sağlar.
Herhangi bir işlev aşağıdaki gibi seçilebilir:
1) Güç kapalı tespiti (Kullanıcıların yetkisiz sökme veya değiştirme işlemlerinin neden olduğu güvenlik kazalarını önlemek için PCM pil takımından çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcının aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, bu durumda kullanıcı pilleri kendi başına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlemeyi tasarlayabilir, o zaman pilin hizmet ömrünün sonunda çalışamaz ise)
5) Buzzer ekleyin (pil uzun süre saklandığında kullanıcıya şarj etmesini hatırlatmak için bir ses çıkarabilir, pilleri korumak için kendi kendine boşalma nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (PC ile iletişim, teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Şartname (kriter, özelleştirilmiş olarak ayarlanabilir):
| Numara. |
PARAMETRE |
kriter |
| 1 |
Gerilim |
Şarj gerilimi |
DC:29.4V CC/CV |
| Tek hücre için denge gerilimi |
4,125±0,025V |
| 2 |
Akım |
Tek hücre için denge akımı |
80±5mA |
| Anlık tüketim |
≤25μA |
| Maksimum sürekli şarj akımı |
12A |
| Maksimum sürekli Boşaltma akımı |
26A |
| 3 |
Aşırı şarj Koruması |
Tek hücre için aşırı şarj algılama voltajı |
4,25±0,025V |
| Aşırı şarj gecikme süresi |
800mS~1200mS |
| Tek hücre için aşırı şarj serbest bırakma gerilimi |
4,15±0,05V |
| 4 |
Aşırı deşarj koruması |
Tek hücre için aşırı deşarj algılama voltajı |
2,80±0,03V |
| Aşırı deşarj algılama gecikme süresi |
800~1200mS |
| Tek hücre için aşırı deşarj serbest bırakma gerilimi |
3,0±0,025V |
| 5 |
Aşırı akım koruması |
Şarj aşırı akım koruması |
13,33A±10% |
| Şarj Aşırı Akım Gecikmesi |
400~600mS |
| Deşarj aşırı akım koruması1 |
33,33A±10% |
| Algılama gecikme süresi1 |
700~1300mS |
| Deşarj aşırı akım koruması2 |
66,66A±20% |
| Algılama gecikme süresi2 |
70~130mS |
| Serbest bırakma koşulu |
Yükü kesin, Otomatik kurtarma |
| 6 |
Kısa koruma |
Algılama koşulu |
Dış kısa devre |
| Algılama gecikme süresi |
160~240uS |
| Serbest bırakma koşulu |
Yükü kesin, Otomatik kurtarma |
| 7 |
Direnç |
Koruma devresi (MOSFET) |
≤1.67mΩ |
| 8 |
Sıcaklık |
Çalışma Sıcaklığı Aralığı |
-25～+70℃ |
| Depolama Sıcaklık Aralığı |
-40~+125°C |
| Şarj Aşırı Sıcaklık |
48,5°C±5°C |
| Sıcaklık Altında Şarj |
-5°C±5°C |
| Deşarj Aşırı Sıcaklık |
70°C±5°C |
| Sıcaklık Altında Deşarj |
-25°C±5°C |
| 9 |
Boyut |
|
56*46mm |
Nasıl sipariş verilir:
1. Sorgulama
2. Tartışma
3. Teklif ve PI
4. Depozito
5. Son Çizim onayı.
6. Üretime başlayın - üretimi itin - üretimi takip edin - üretimi bitirdi.
7. Ürünün filmini veya fotoğrafını çekin ve alıcıyla paylaşın.
8. Kalan Ödeme
9. Gönderilmeye hazır.
10. Taşıyıcıya/ileticiye gönderin.
11. Nakliye işlerini takip edin.
12. Satış sonrası servis.(Yaşam Hizmeti desteği)
