Menşe yeri:
Çin
Marka adı:
HLK or OEM
Model numarası:
HLK-5M09

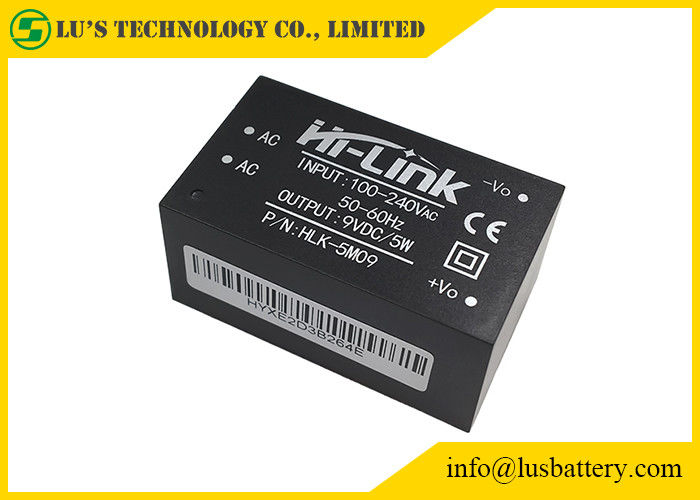

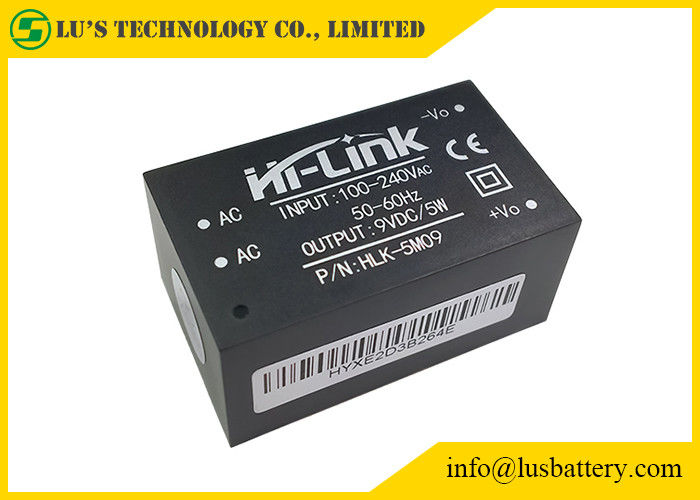

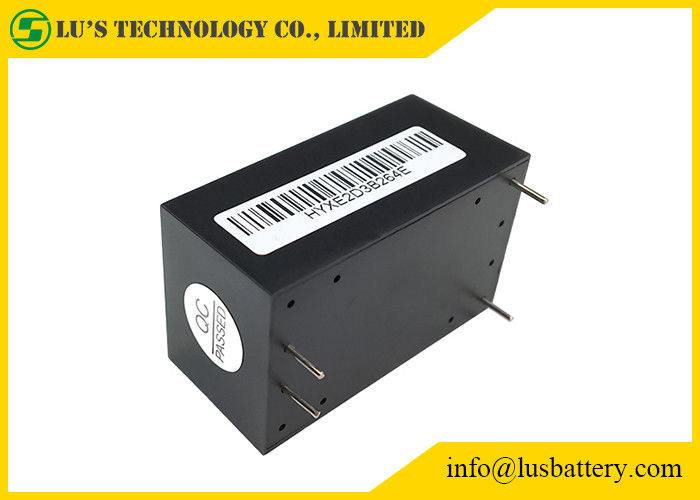

220V - 3.3V 5V 9V 12V 24V 5W çıkış AC DC anahtarı güç kaynağı 5M09 Özel Logo ile
Ultra küçük seri güç modülü listesi:
| Model numarası. | Boyut (mm) | Ağırlık (g) | Çıkış Gücü (w) | Çıkış Gerilimi (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
5W Ultra küçük seri güç modülü 5M03/5M05/5M09/5M12/5M24
5W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç kaynağıdır.
Küresel giriş voltajı aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik ve yüksek güvenlik izolasyonu avantajlarına sahiptir.
Akıllı ev, otomasyon kontrolü, iletişim ekipmanları, enstrümantasyon ve diğer sektörlerde yaygın olarak kullanılmaktadır.
Ürün Özellikleri
1. Ultra ince, ultra küçük, en küçük hacim;
2. Küresel evrensel giriş voltajı (90~265Vac)
3. Düşük güç tüketimi, yeşil çevre koruma, yüksüz kayıp<0,1W
4. Düşük dalgalanma, düşük gürültü
5. Yüksek çıkışlı kısa devre ve aşırı akım koruması ve kendini kurtarma
6. Yüksek verimlilik, yüksek güç yoğunluğu
7. Giriş ve çıkış izolasyon gerilimi 3000Vac
8. %100 tam yük yaşlandırma ve test etme
9. Yüksek güvenilirlik, uzun ömürlü tasarım, sürekli çalışma süresi 100.000 saatten fazladır;
10. UL, CE gerekliliklerini karşılayın;EMC ve güvenlik testi gereksinimlerini karşılayacak ürün tasarımı;
11. Yüksek kaliteli çevre dostu su geçirmez plastik saksı, nem, titreşim, su ve
IP65 standartlarını karşılayan toz
12. Ekonomik çözümler, uygun maliyetli
13. Harici devre olmadan çalışın
14. 1 yıl kalite garanti süresi
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 9,0±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 9,0±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥680 | mA | |
| Uzun süre maksimum çıkış akımı | 560 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥69 | % | |
| Giriş yüksek voltaj verimliliği | 3Vin=230Vac, Çıkış tam yük≥70 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Çıkış maksimum yükü %110-150 | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
