Açıklama:
10W ultra küçük seri modül güç kaynağı, küçük hacimli, yüksek verimli bir AC DC güç modülü kaynağıdır.Küresel giriş voltajı aralığı, düşük sıcaklık artışı, düşük güç tüketimi, yüksek verimlilik, yüksek güvenilirlik ve yüksek güvenlik izolasyonu avantajlarına sahiptir.
Akıllı ev, otomasyon kontrolü, iletişim ekipmanları, enstrümantasyon ve diğer sektörlerde yaygın olarak kullanılmaktadır.
Ürün adı
|
güç modülü ac dc
|
stil
|
Tek çıkış
|
Marka
|
Hi-Link veya OEM
|
İzolasyon
|
3000Vac
|
Malzeme
|
Plastik, PCBA
|
Ürün Yeri
|
Guangdong Eyaleti, Çin
|
Renk
|
Siyah
|
paketleme modları
|
Tepsi ile kartonlarda paketlenmiş
|
Boy
|
46.9*27.8*21.8mm
|
Satış sonrası servis
|
Teknik Destek
|
AC'den DC'ye trafo model listesi:
Model numarası. |
Boyut (mm) |
Ağırlık (g) |
Çıkış Gücü (w) |
Çıkış Gerilimi (v) |
Çıkış Akımı (mA) |
Verimlilik %(TYP) |
HLK-2M03 |
30*16*19 |
18g |
2W |
3.3 |
600 |
69 |
HLK-2M05 |
5 |
400 |
HLK-2M09 |
9 |
230 |
HLK-2M12 |
12 |
170 |
HLK-2M24 |
24 |
84 |
HLK-PM01 |
34*20*15 |
20g |
3W |
5 |
600 |
72 |
HLK-PM03 |
3.3 |
1000 |
HLK-PM09 |
9 |
330 |
HLK-PM12 |
12 |
250 |
HLK-PM24 |
24 |
125 |
HLK-5M03 |
38*23*18 |
32g |
5W |
3.3 |
1500 |
72 |
HLK-5M05 |
5 |
1000 |
HLK-5M09 |
9 |
560 |
HLK-5M12 |
12 |
450 |
HLK-5M24 |
24 |
208 |
HLK-10M03 |
47*28*22 |
40g |
10W |
3.3 |
3000 |
72 |
HLK-10M05 |
5 |
2000 |
HLK-10M09 |
9 |
1100 |
78 |
HLK-10M12 |
12 |
830 |
HLK-10M24 |
24 |
416 |
HLK-12M12 |
50,8*25,4*15 |
80g |
12W |
12 |
1000 |
86 |
HLK-20M05 |
57*33*22.5 |
80g |
20W |
5 |
4000 |
80 |
HLK-20M09 |
9 |
2200 |
HLK-20M12 |
12 |
1666 |
HLK-20M15 |
15 |
1300 |
HLK-20M24 |
24 |
833 |
84 |
HLK-30M05 |
56*32*22,5 |
80g |
30W |
5 |
6000 |
89 |
HLK-30M09 |
9 |
3300 |
90 |
HLK-30M12 |
12 |
2500 |
HLK-30M15 |
15 |
2000 |
HLK-30M24 |
24 |
1250 |
HLK-40M05 |
56*32*22,5 |
80g |
40W |
5 |
8000 |
89 |
HLK-40M09 |
9 |
4400 |
90 |
HLK-40M12 |
12 |
3300 |
HLK-40M15 |
15 |
2600 |
HLK-40M24 |
24 |
1600 |
9V 1.1A ac dc pcb montajlı dönüştürücü devre kartı PCB:

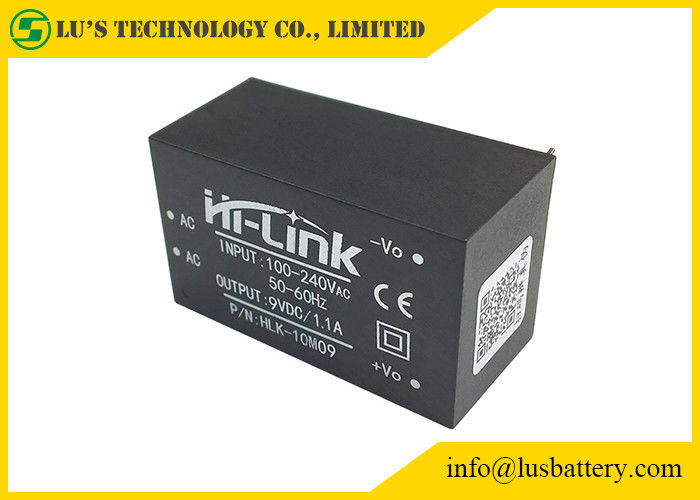

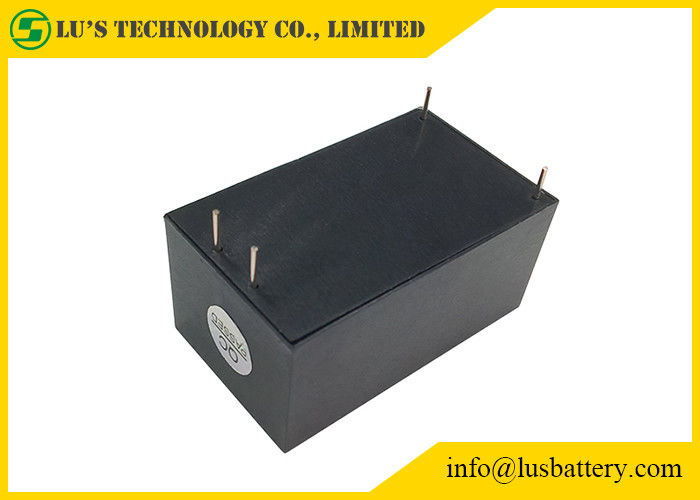

9V 10W 1.1A acdc dönüştürücü modülü:
10W Ultra Kompakt Güç Modülü çizimi:
hlk10m09 güç modülü düşürme:
Öğeler |
Teknik parametreler |
Birimler |
Notlar |
Yüksüz anma çıkış voltajı |
9,0±0,1 |
vdc |
|
Tam yük tatlandırılmış çıkış voltajı |
5.0±0.2 |
vdc |
|
Kısa süreli maksimum çıkış akımı |
≥1200 |
mA |
|
Uzun süre maksimum çıkış akımı |
≥1100 |
mA |
|
Voltaj regülasyonu |
±2 |
% |
|
Yük regülasyonu |
±0.5 |
% |
|
Çıkış dalgalanması ve gürültü (mVp-p) |
≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile |
mV |
|
Aşma genliğini açma/kapatma |
(Nominal giriş voltajı, çıkış artı %10 yük)≤5 |
%Vo |
|
Çıkış aşırı akım koruması |
Maksimum çıkış yükünün %110-150'si |
A |
|
Çıkış kısa devre koruması |
Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş |
|
Tüm cihaza zarar vermez |
