Ürün ayrıntıları:
|
| Çıkış Gerilimi: | 24V | Çıkış akımı: | 0.42A, 416mA |
|---|---|---|---|
| Giriş gerilimi: | 100-240V, 70-350VDC | Anma gücü: | 90-245 |
| yüksüz kayıp: | <0.1W | Logo: | Kişiselleştirilebilir |
| Vurgulamak: | 10w AC DC Güç Kaynağı,416mA AC DC Güç Kaynağı,HLK-10M24 |
||

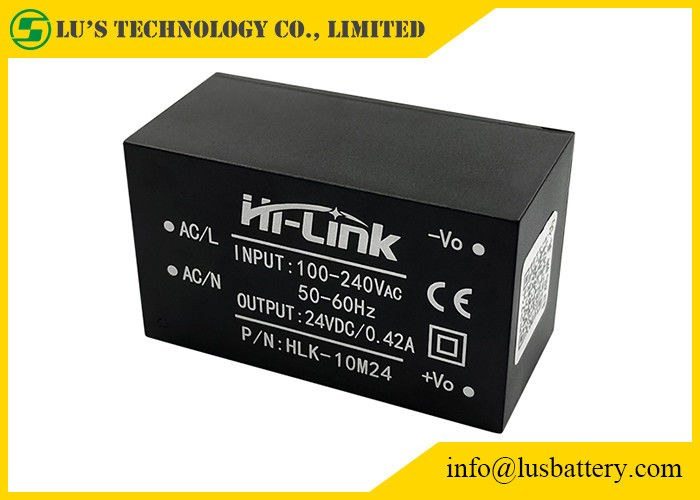

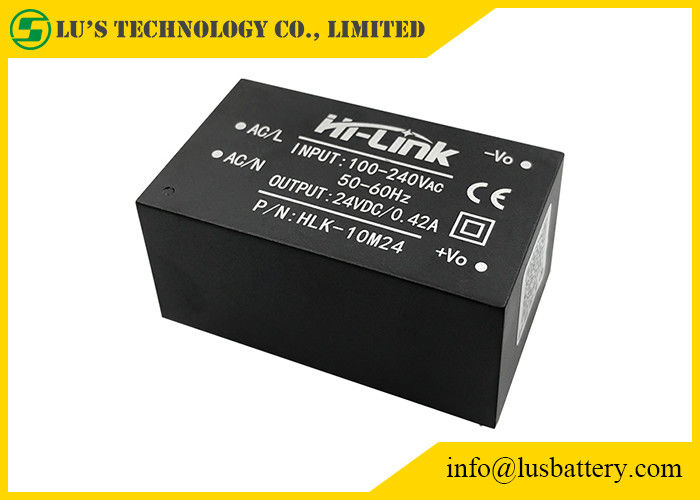

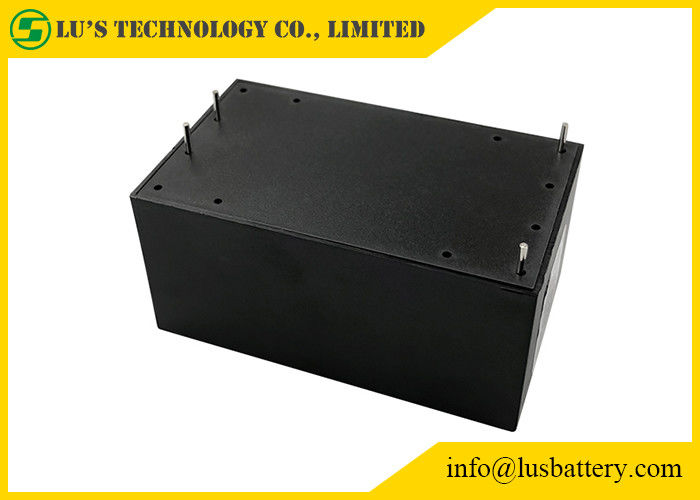

10W Ultra Kompakt Güç Modülü:
Güç azaltma 10W anahtarlama güç kaynağı çizimi için AC DC 24v modülü:
AC DC DÖNÜŞTÜRÜCÜ:
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 24±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 24±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥480 | mA | |
| Uzun süre maksimum çıkış akımı | ≥420 | mA | |
| Voltaj regülasyonu | ±2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Maksimum çıkış yükünün %110-150'si | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Giriş özellikleri
(20 ℃ oda sıcaklığında test edin).
Öğe Adı Teknik Kriterler Birim
Nominal giriş voltajı 100-240 VAC
Giriş voltajı aralığı 90-264 VAC
Maksimum giriş akımı ≤0,2 A
Giriş akımı dalgalanması ;≤10 A
maksimum giriş voltajı ≤270 VAC
Yavaş başlatma ≤50 mS girin
Giriş Alçak Gerilim Verimliliği Vin=110VAC,Çıkış tam yük≥69 %
Giriş Yüksek Gerilim Verimliliği Vin=220VAC, çıkış tam yük≥70 %
Uzun vadeli güvenilirlik MTBF≥100.000 saat
Yük anma çıkış voltajı +5±0.1 VDc
Tam nominal çıkış voltajı +5±0.2 VDc
Kısa süreli maksimum çıkış akımı ≥1000 mA
Uzun bir süre için maksimum çıkış akımı ≥600 mA
Voltaj Regülasyonu ±%0,2
Yük Düzenleme ±0.5 %
Çıkış dalgalanması ve gürültü
(mVp-p) ≤50
Nominal giriş voltajı, tam yük.20MHz bant genişliği kullanarak,
Test edilecek yük tarafı 10uF ve 0.1uF kapasitör.mV
Anahtar aşımı genliği (Nominal giriş voltajı ve çıkış yükü artı %10)≤5 %VO
Çıkış aşırı akım koruması, maksimum çıkış yükünün %150-200'ü A
Çıkış kısa devre koruması Normal çıkışta doğrudan kısa devre, kısa devreden sonra otomatik olarak normal çalışmaya devam eder
devre kaldırma
