Ürün ayrıntıları:
|
| ad: | mini güç kaynağı modülü | kullanım: | izole edilmiş akıllı ev anahtarı aşağı adım |
|---|---|---|---|
| Voltaj: | 9VDC | şimdiki: | 2200mA |
| Logo: | Özelleştirilmiş | Çıkış frekansı: | 50 / 60Hz |
| Numuneler: | 2 adet ücretsiz | ||
| Vurgulamak: | 20W Güç Hattı Güç Modülü,2200mA Güç Hattı Güç Modülü,HLK20M09 |
||
Not: oda sıcaklığında test edin
|
proje Adı
|
Teknik Kriter
|
Birim
|
Not
|
|
Nominal Giriş Voltajı
|
100-240
|
vakum
|
|
|
Giriş Gerilimi Aralığı
|
85-264
|
vakum
|
veya 70-350Vdc
|
|
Maksimum giriş akımı
|
≤0,6
|
A
|
|
|
Giriş dalgalanma akımı
|
≤34
|
A
|
|
|
Giriş yavaş başlatma
|
≤50
|
Hanım
|
|
|
Giriş yüksek voltaj
|
MTBF≥100000
|
%
|
|
|
yeterlik
|
|||
|
Uzun vadeli güvenilirlik
|
2A/250Vac
|
H
|
|
|
Harici sigorta
|
|
|
yavaş sigorta
|
|
öneri
|

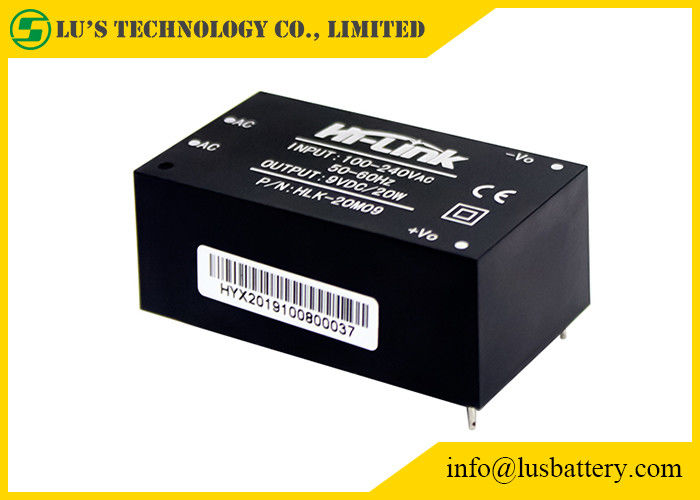

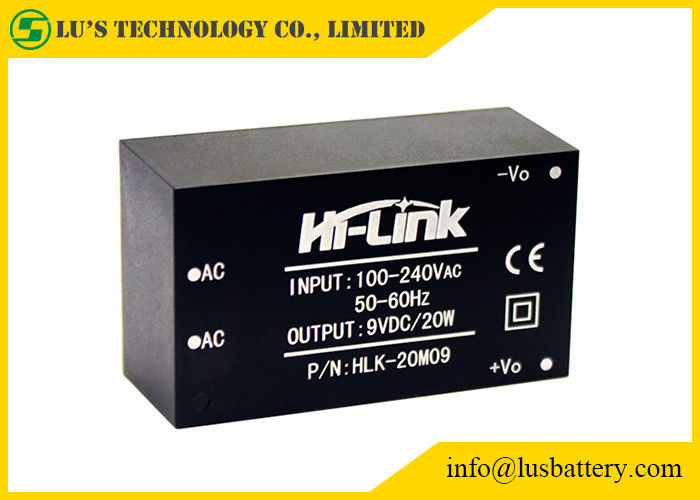

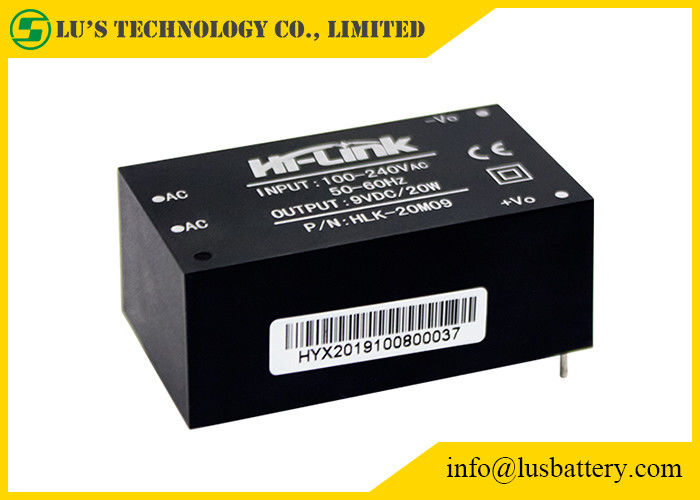

9V/2200mA MINI güç kaynağı hlk 20m09 Karakteristik:
Giriş
Çıktı:
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 9±0.1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 9±0.2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥2300 | mA | |
| Uzun süre maksimum çıkış akımı | 2200 | mA | |
| Voltaj regülasyonu | ±0.2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin=115Vac, Çıkış tam yük≥80 | % | |
| Giriş yüksek voltaj verimliliği | Vin=230Vac, Çıkış tam yük≥82 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤150 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Maksimum çıkış yükünün %110-150'si | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
| Model numarası. | Boy (mm) | Ağırlık (G) | Çıkış gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
20W AC DC PCB GÜÇ KAYNAĞI:
