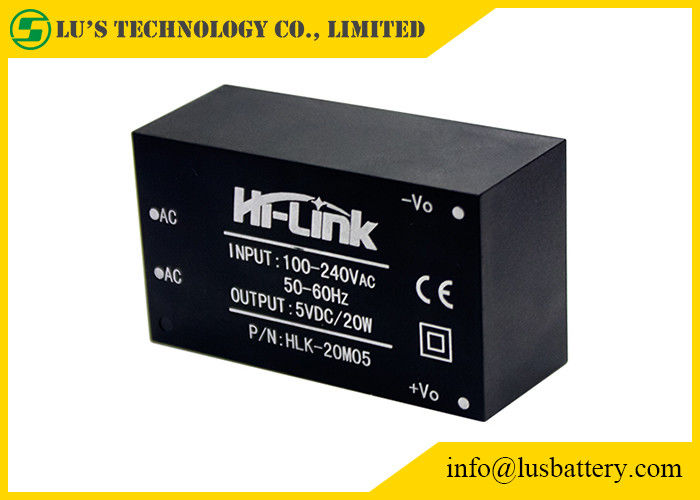

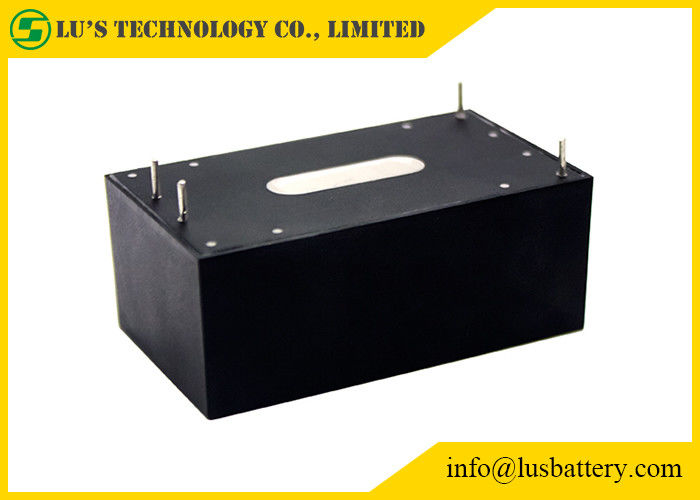

Ürün ayrıntıları:
|
| Açıklama: | Güç modülü 20W 5V | Model numarası: | 20M05 |
|---|---|---|---|
| Çıkış Gerilimi: | 5v | Çıkış akımı: | 4000mA |
| Çıkış frekansı: | 50-60Hz | OEM: | karşıladı |
| Shiping: | Deniz, Hava, epxress | Numuneler: | Mevcut |
| Vurgulamak: | 265Vac Trafo Güç Bankası Modülü,4000mA Trafo Güç Bankası Modülü,Hilink 20m05 |
||
Ürün Açıklaması:
20 W ultra küçük seri güç kaynağı modülü, müşteriler için küçük hacimli, yüksek verimli bir güç modülüdür.
Küresel giriş voltaj aralığı, düşük sıcaklık artışı, düşük güç avantajına sahiptir. tüketim, yüksek verimlilik, yüksek güvenilirlik, yüksek güvenlik izolasyonu vb.
ve akıllı ev, otomasyon kontrolü, iletişim ekipmanları, enstrümanlar ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
Ultra kompakt Güç Modülü:
| Model numarası. | Boyut (mm) | Ağırlık (gr) | Çıkış Gücü (w) | Çıkış Voltajı (v) | Çıkış Akımı (mA) | Verimlilik% (TYP) |
| HLK-2M03 | 30 * 16 * 19 | 18 g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34 * 20 * 15 | 20 g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38 * 23 * 18 | 32 g | 5 W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47 * 28 * 22 | 40 g | 10 W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8 * 25,4 * 15 | 80 g | 12 W | 12 | 1000 | 86 |
| HLK-20M05 | 57 * 33 * 22,5 | 80 g | 20 W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56 * 32 * 22,5 | 80 g | 30 W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56 * 32 * 22,5 | 80 g | 40 W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
20 W ac dc dönüştürücü çizimi:
Ürün Karakteristiği:
1. Ultra ince, ultra küçük, sektördeki minimum hacim
2. Evrensel giriş voltajı (90 ~ 265Vac)
3. Düşük güç tüketimi, çevre koruma, yüksüz kayıp <0.1W
4. Düşük dalgalanma ve düşük gürültü
5. İyi çıkış kısa devresi, aşırı akım koruması ve kendini kurtarma
6. Yüksek verimlilik ve yüksek güç yoğunluğu
7. Giriş-çıkış izole voltaj geçirmez 3000Vac
8.% 100 tam yük yaşlandırma ve test etme
9. Yüksek güvenilirlik, uzun ömürlü tasarım, sürekli çalışma süresi 100000 saatten fazla
10. UL, CE gereksinimlerini karşılayın;ürün tasarımı EMC ve güvenlik testi gereksinimlerini karşılar
11. Mühür doldurmak için yüksek kaliteli çevre koruma su geçirmez ısı iletim tutkalı benimseyin,
neme dayanıklı, titreşim önleyici, IP65 su geçirmezlik ve toz geçirmezlik standardını karşılar
12. Ekonomik çözüm, uygun maliyetli
13. Harici devre olmadan çalışmak
14. 1 yıl garanti

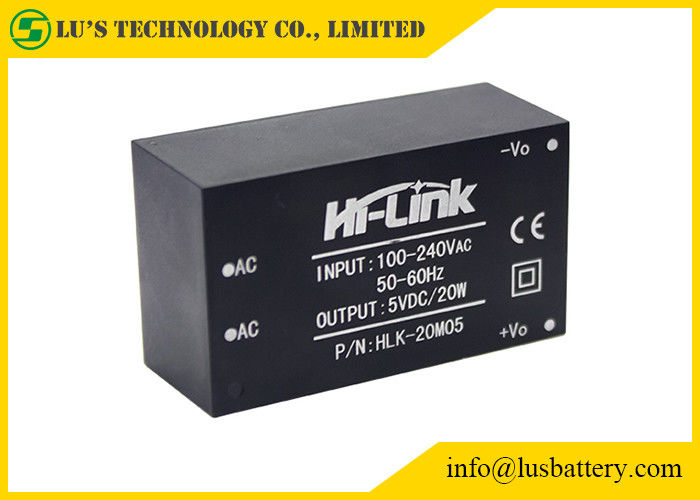

güç modülü dc dc HLK 20M05
Teknik:
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz nominal çıkış voltajı | 5 ± 0.1 | Vdc | |
| Tam yükte çıkış voltajı | 5 ± 0.2 | Vdc | |
| Kısa süreli maksimum çıkış akımı | ≥4200 | mA | |
| Uzun süre maksimum çıkış akımı | 4000 | mA | |
| Voltaj regülasyonu | ± 0.2 | % | |
| Yük regülasyonu | ± 0.5 | % | |
| Giriş düşük voltaj verimliliği | Vin = 115Vac, Çıkış tam yük≥80 | % | |
| Giriş yüksek voltaj verimliliği | Vin = 230Vac, Çıkış tam yük≥82 | % | |
| Çıkış dalgalanması ve gürültüsü (mVp-p) | ≤100 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu ile Yük tarafı 10uF ve 0.1uF kapasitans testi | mV | |
| Aşma genliğinin açılması / kapatılması | (Nominal giriş voltajı, çıkış artı% 10 yük) ≤5 | % Vo | |
| Çıkış aşırı akım koruması | Maksimum çıkış yükünün% 150-200'ü | Bir | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra normal çalışmaya otomatik dönüş | Tüm cihaza zarar gelmez |
