Ürün ayrıntıları:
|
| Çıkış Gerilimi: | 24V | Çıkış akımı: | 0.42A, 416mA |
|---|---|---|---|
| Giriş gerilimi: | 100-240V, 70-350VDC | Anma gücü: | 90-245 |
| yüksüz kayıp: | <0.1W | Logo: | Kişiselleştirilebilir |
| GÜÇ MODÜLÜ: | 10W 24V | Teslim süresi: | 3-5 gün |
| Vurgulamak: | DC24v Ac'den Dc Güç Kaynağına,0.42A Ac'den Dc Güç Kaynağına,Hilink 10M24 |
||

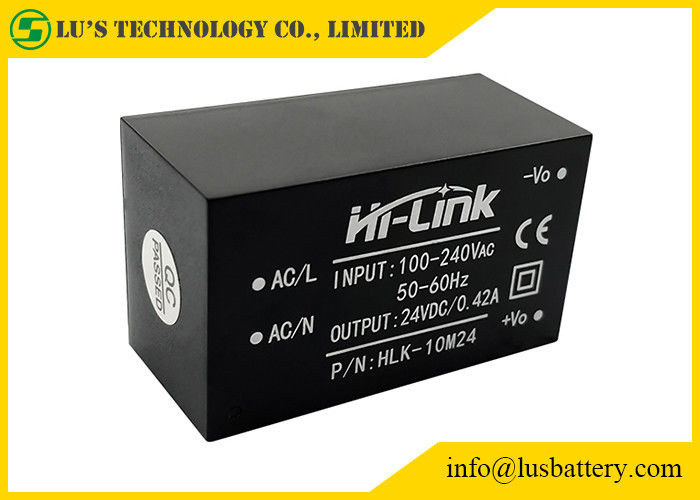

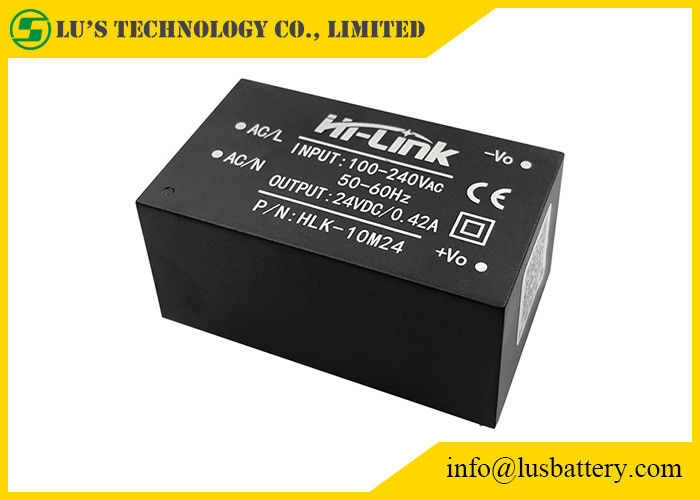

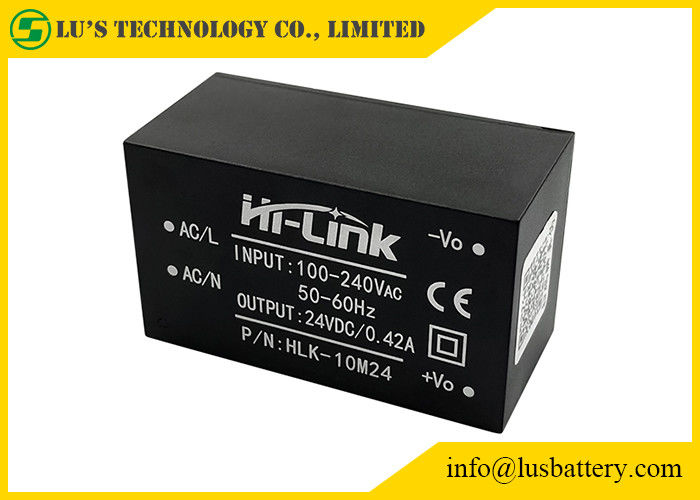

10W Ultra Kompakt Güç Modülü:
Güç azaltma 10W anahtarlama güç kaynağı çizimi için AC DC 24v modülü:
AC DC DÖNÜŞTÜRÜCÜ:
| Öğeler | Teknik parametreler | Birimler | Notlar |
| Yüksüz anma çıkış voltajı | 24±0,1 | vdc | |
| Tam yük tatlandırılmış çıkış voltajı | 24±0,2 | vdc | |
| Kısa süreli maksimum çıkış akımı | ≥480 | mA | |
| Uzun süre maksimum çıkış akımı | ≥420 | mA | |
| Voltaj regülasyonu | ±2 | % | |
| Yük regülasyonu | ±0.5 | % | |
| Çıkış dalgalanması ve gürültü (mVp-p) | ≤70 Nominal giriş voltajı, çıkış tam yük.20MHz bant genişliği osiloskopu, Yük tarafı 10uF ve 0.1uF kapasitans testi ile | mV | |
| Aşma genliğini açma/kapatma | (Nominal giriş voltajı, çıkış artı %10 yük)≤5 | %Vo | |
| Çıkış aşırı akım koruması | Maksimum çıkış yükünün %110-150'si | A | |
| Çıkış kısa devre koruması | Normal çıkışta doğrudan kısa devre ve kısa devrenin kaldırılmasından sonra otomatik olarak normal çalışmaya dönüş | Tüm cihaza zarar vermez |
Giriş özellikleri
(20 ℃ oda sıcaklığında test edin).
Öğe Adı Teknik Kriterler Birim
Nominal giriş voltajı 100-240 VAC
Giriş voltajı aralığı 90-264 VAC
Maksimum giriş akımı ≤0,2 A
Giriş akımı dalgalanması ;≤10 A
maksimum giriş voltajı ≤270 VAC
Yavaş başlatma ≤50 mS girin
Giriş Alçak Gerilim Verimliliği Vin=110VAC,Çıkış tam yük≥69 %
Giriş Yüksek Gerilim Verimliliği Vin=220VAC, çıkış tam yük≥70 %
Uzun vadeli güvenilirlik MTBF≥100.000 saat
Yük nominal çıkış voltajı +5±0.1 VDc
Tam nominal çıkış voltajı +5±0.2 VDc
Kısa süreli maksimum çıkış akımı ≥1000 mA
Uzun bir süre için maksimum çıkış akımı ≥600 mA
Voltaj Regülasyonu ±%0,2
Yük Düzenleme ±0.5 %
Çıkış dalgalanması ve gürültü
(mVp-p) ≤50
Nominal giriş voltajı, tam yük.20MHz bant genişliği kullanarak,
Test edilecek yük tarafı 10uF ve 0.1uF kapasitör.mV
Anahtar aşımı genliği (Nominal giriş voltajı ve çıkış yükü artı %10)≤5 %VO
Çıkış aşırı akım koruması, maksimum çıkış yükünün %150-200'ü A
Çıkış kısa devre koruması Normal çıkışta doğrudan kısa devre, kısa devreden sonra otomatik olarak normal çalışmaya devam eder
devre kaldırma
invertörler &dönüştürücüler:
| Model numarası. | Boyut (mm) | Ağırlık (g) | Çıkış Gücü (w) | Çıkış Gerilimi (v) | Çıkış Akımı (mA) | Verimlilik %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50,8*25,4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22,5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22,5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
