Ürün ayrıntıları:
|
| Seri: | 5-10S | Boyut: | 139.4*46 |
|---|---|---|---|
| OEM: | Hoş geldin | örnekler: | Mevcut |
| Pil Hücresi: | 18650 / 26650 / 32700 | Sıcaklık kontrolü: | EVET |
| Vurgulamak: | 7S8A Pil PCM,7S10A Pil PCM,PCM pil koruma levhası |
||

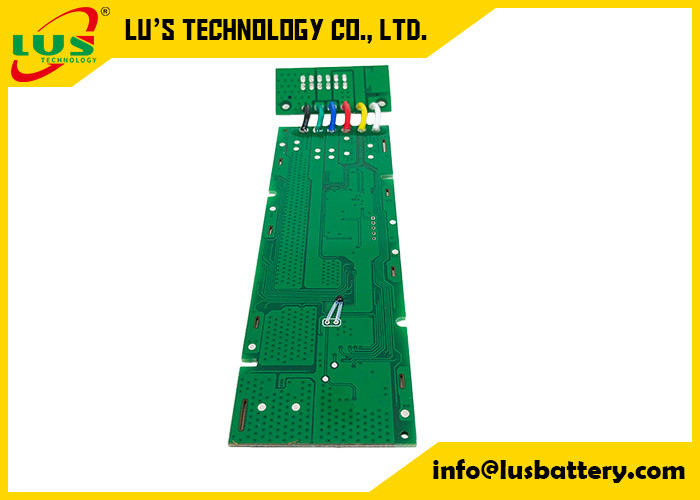

Özel 5-10S pil koruma levhası PCM 25.9V 7S2A 7S8A 7S10A Li-ion BMS PCM Pil Ev Elektrikli Aletler için
Ürün adı:Koruma Devresi Modülü
Model numarası:PCM-5S-10S
5S-10S lityum iyon/Lityum polimer/LiFePo4 pil paketleri için
Özellik:
1. Gerçek lityum pil paketi BMS fabrikası
2. Tedarik OEM/ODM ve özel hizmet
3. Akıllı denge fonksiyonu ile yüksek kalite
4.Toptan fiyat
5.Çevre
6. Hızlı teslimat
Şartname:
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤35μA | ||
| Maksimum sürekli şarj akımı | 10A özelleştirilebilir | ||
| Maksimum sürekli Boşaltma akımı | 30Akişiselleştirilebilir | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 15A±%10kişiselleştirilebilir |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 50A±%10kişiselleştirilebilir | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 60A±20%kişiselleştirilebilir | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Rezistans | Koruma devresi (MOSFET) | ≤2mΩ |
| 8 | Hava sıcaklığı | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
Pil kutusu için çok uygun temas plakasını dahil edin, elektrikli alet alanında yaygın olarak kullanılır:
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
