Ürün ayrıntıları:
|
| pil: | Li-ion Pil Paketleri | Boyut: | 74*54 |
|---|---|---|---|
| IC sıcaklık koruması: | EVET | örnekler: | Mevcut |
| Pil Hücresi: | 18650 / 26650 / 32700 | Parça numarası: | LUS-BMS10 |
| Vurgulamak: | Li Polimer 10S 36V BMS,Hücre Dengesi 10S 36V BMS,36V 10s li iyon bms |
||

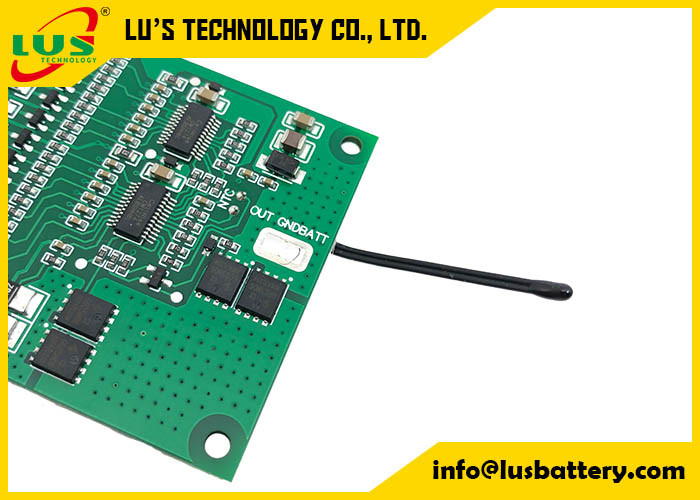

PCM 10S LI-ION 20A PCB koruması 10s 10A 36V 37V Li-ion/Lityum/ Li-Polymer 30V 32V LiFePO4 Pil Paketi için PCM BMS
Ürün adı:Koruma Devresi Modülü
Model numarası:PCM10S
10S lityum iyon/Lityum polimer/LiFePo4 pil paketleri için
36V (3.6V * 10S) lityum pil ve paketleri
37V (3.7V * 10S) lityum pil ve paketleri
42V (4.2V * 10S) lityum pil ve paketleri
Silindirik Lityum pil (Li-ion)
Prizmatik Lityum Polimer pil (Li-Po)
Özellik:
1. 37V 10S Li-ion ve Li-polimer pil takımı için Koruma Devre Kartı;
2.BMS, seri olarak 10 hücreli Li-ion/Li-polimer pil için geçerlidir;
3. Pil paketlerinin aşırı şarj, aşırı deşarj, aşırı akım, aşırı sıcaklık, kısa devre yapmasını önlemek için;
4.Hücre dengesi/denge fonksiyonu ile;
5. Hem Li-ion hem de Li-Polimer hücrelerle uyumludur.
6. Dengeleme işlevi nasıl çalışır?pil takımı tamamen şarj olduktan sonra.PCM, her hücrenin voltajını algılayacak ve diğer hücreler aynı voltaj seviyesine ulaşana kadar daha yüksek voltajı kesecektir.Bu nedenle, hücrelerin daha uzun hizmet ömrüne sahip olmasına yardımcı olur.
Şartname (kriter özelleştirilmiş olarak ayarlanabilir):
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:42V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | ||
| Maksimum sürekli şarj akımı | 13.6A özelleştirilebilir | ||
| Maksimum sürekli Boşaltma akımı | 20Akişiselleştirilebilir | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 15A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 37.5A±%10c | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 75A±%20 | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Rezistans | Koruma devresi (MOSFET) | ≤2mΩ |
| 8 | Hava sıcaklığı | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
10S36V 15A 20A 25A 30A 18650 Lipo Li-ion LityumpilKoruma Levhası W Balance BMS PCBPCMOrtak Bağlantı Noktası Devre Kartı Paketi:
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
