Menşe yeri:
Çin
Marka adı:
OEM
Model numarası:
36VPCM
Video
Video
36V 37V Li-ion/Lityum/ Li-Polimer 30V 32V LiFePO4 Pil Paketi için 7s~10s 10A PCM BMS

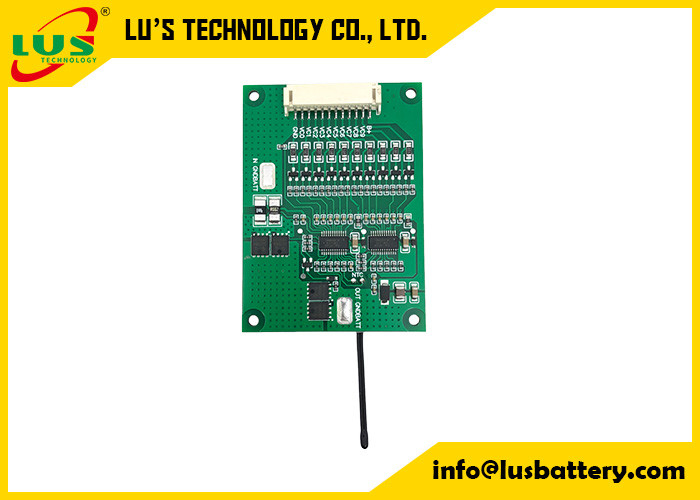

Ürün adı:Koruma Devresi Modülü 36V PCM 37V BMS Özelleştirilmiş PCB
1) 7-10 bölümlü Lityum-iyon/Lityum polimer/LiFePo4 pil paketleri için uygundur
2) Maksimum sürekli çalışma akımı 20A, şarj/deşarj için aynı arayüz:
3) Aşırı şarj, aşırı deşarj, kısa devre, aşırı akım, sıcaklık koruması vb.
Özellik:
1. Gerçek lityum pil paketi BMS fabrikası
2. Tedarik OEM/ODM ve özel hizmet
3. Akıllı denge fonksiyonu ile yüksek kalite
4.Toptan fiyat
5.Çevre
6. Hızlı teslimat
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
Şartname:
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤50μA | ||
| Maksimum sürekli şarj akımı | 20A | ||
| Maksimum sürekli Boşaltma akımı | 54A | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 500mS~1500mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.08V |
| Aşırı deşarj algılama gecikme süresi | 500~1500mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.1V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 24A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 55A±%10 | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 40A±20% | ||
| Algılama gecikme süresi2 | 500~1500mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Rezistans | Koruma devresi (MOSFET) | ≤2mΩ |
| 8 | Hava sıcaklığı | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
Avantaj
1.Li-ion 10S 36V 15A/20A/30A/40A/50A/60A bms 10 için kullanılırseri 36V pil paketi
2.LiFepo4, LiMn2O4 ve Li-polimer gibi çeşitli lityum piller için tasarlayabiliriz.
3.Ana fonksiyonlar şunlardır: aşırı şarj koruması, aşırı deşarj koruması, aşırı akım koruması, kısa devre koruması, sıcaklık koruması vb.
4.Müşteri talebine göre farklı boyut ve yapılarda PCM geliştirebiliyoruz.
5.Yüksek kaliteli Mos ve IC ithal tarafından üretilen BMS.Pilinizi uzun çevrim hizmet ömrü boyunca koruyun.
Sorgularınızı doğrudan bize gönderin.
