Ürün ayrıntıları:
|
| Boyut: | 56*46mm | Sıcaklık: | ayarlama |
|---|---|---|---|
| Seri: | 4s ila 7s için uygun | OEM: | Hoş geldin |
| Vurgulamak: | 10S 36V Lityum Pil Koruma Levhası,BMS Lityum Pil Koruma Levhası,PCB Li ion BMS |
||
BMS 10S 36V 15A 20A 35A Lityum Pil Koruma Levhası PCB Li-ion BMS Pil Dengeleyici PCM
10S 50A36V PCM/PCB/BMS 3.7V lityum pil takımı için 18650 Li-ion LiNCM Li-Polimer
10S36V37V 15A Lityum Pil Bms Pcbpcm
Lityum Güç Koruması d 10S36V15A Li-İyon BMS PCBPCM
4 ila 10 dizi 36V 37V 42V lityum güç koruması
Aşırı şarj, aşırı deşarj, aşırı akım ve kısa devre koruması
Aynı port 15A deşarj akımı
Isı emici ve 300 mm kablo ile
Veri:
|
Temel malzeme |
FR-4 |
|
Bakır Kalınlığı |
2 OZ / 1 OZ |
|
Min.Delik büyüklüğü |
0,8 mm |
|
Min.Hat genişliği |
10/10milyon |
|
Min.Satır aralığı |
10/10milyon |
|
Yüzey İşlem |
HASL |
|
Tahta tipi |
çift taraflı tahtalar |
|
kullanım |
Li iyon lipo pil paketi |
|
Liman |
aynı veya deperate |
|
Boyut |
56*46mm |
|
Renk |
Özelleştirilebilir |
Herhangi bir fonksiyon aşağıdaki gibi seçilebilir:
1) Kapanma tespiti (Kullanıcıların yetkisiz olarak sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pillerin hizmet ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Diğer Avantaj:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
Li iyon pil standart PCM verileri için 7S PCM:
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | ||
| Maksimum sürekli şarj akımı | 12A | ||
| Maksimum sürekli Boşaltma akımı | 26A | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 33.33A±%10 | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 66,66A±20% | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Direnç | Koruma devresi (MOSFET) | ≤1.67mΩ |
| 8 | Sıcaklık | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||

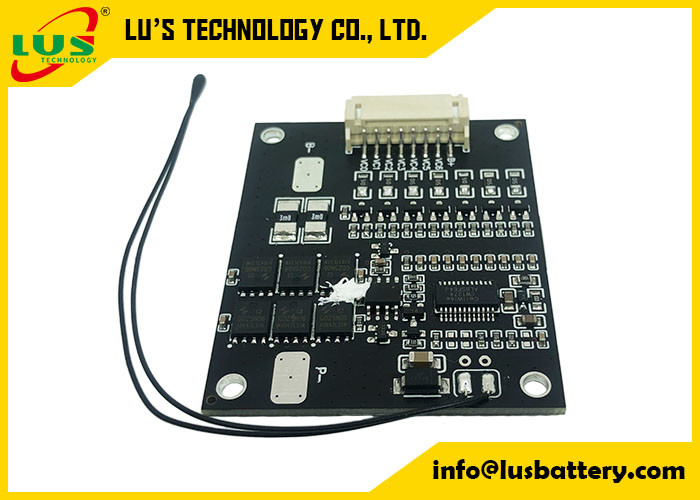

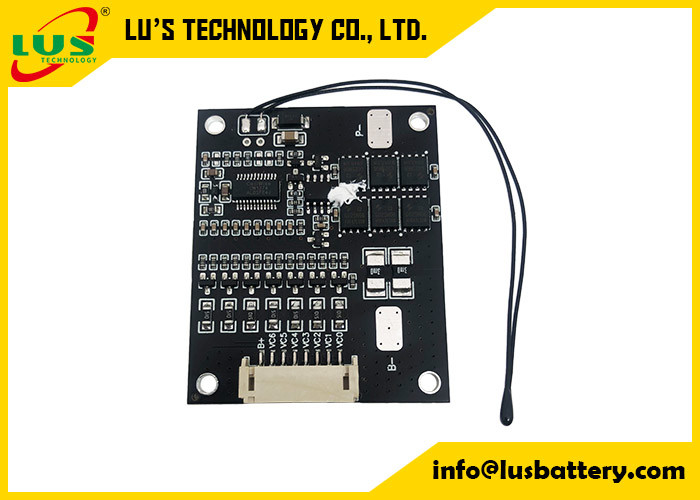

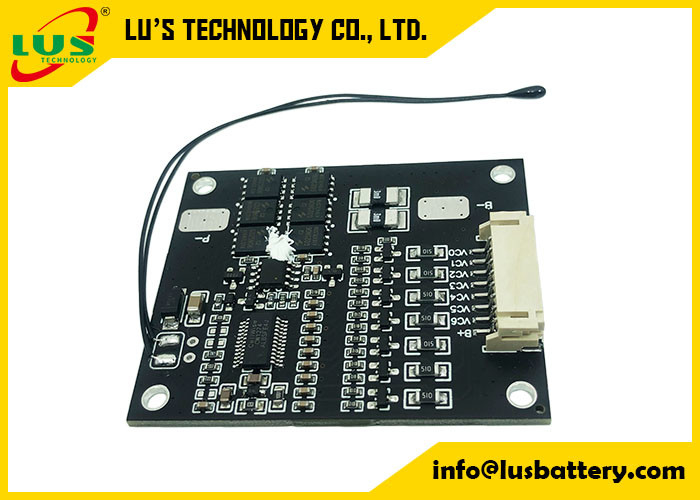

7s12A BMS kartı
