Ürün ayrıntıları:
|
Boyut: | 139.4*46 | örnekler: | Mevcut |
---|---|---|---|
Pil Hücresi: | 18650 / 26650 / 32700 | Sıcaklık kontrolü: | Evet |
Vurgulamak: | 7S Li İyon Pil PCM,LiPo Pil PCM,OEM 7S Pil Koruma Levhası |
24V 25.2V 29.7V 7S 100A Li-ion LiPo Pil BMS PCB Sistemi, elektrikli alet uygulaması için uygun kontak plakalı
Akü Koruma Panosu - 24V 20A7s BMSLityum Li-ion LiFePO4 Pil Paketi için Dengelemeli 18650 Pil Koruma Levhası
BMS 7S24V 25A Lityum Pil Koruma Levhası 18650 DengeleyiciBMSGüç Bankası Şarjı
7S13S 24V/36V/48VBMSNTC Termal Sensör ve Anahtar ile 30A Sürekli Deşarjı Destekler
7S20A 25.9V NMCBMS18650 Lityum pil koruma ve şarj cihazıBMSModül
7Slityum Lityum Pilkoruma levhası.
için geçerlidir
25.2V (3.6V * 7S) lityum pil ve paketleri
25.9V (3.7V * 7S) lityum pil ve paketleri
29.4V (4.2V * 7S) lityum pil ve paketleri
Silindirik Lityum pil (Li-ion)
Prizmatik Lityum Polimer pil (Li-Po)

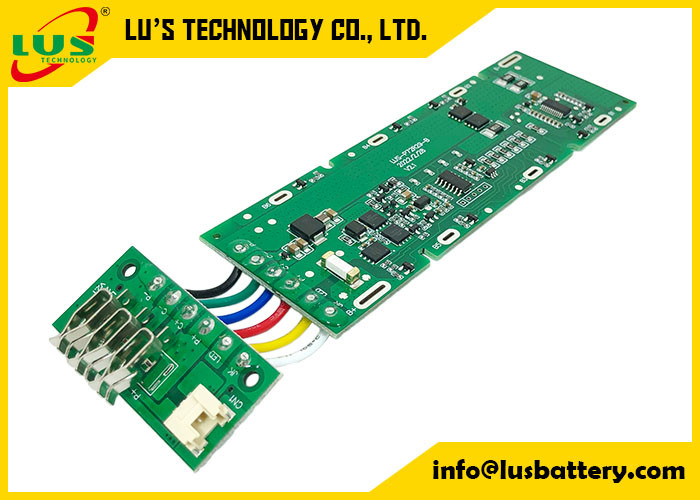

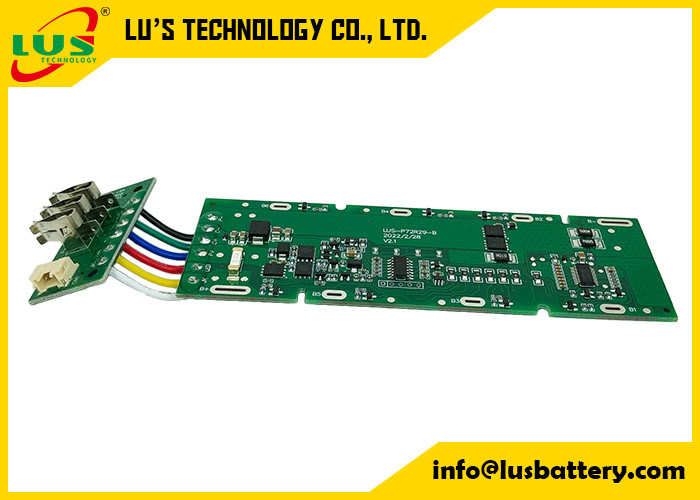

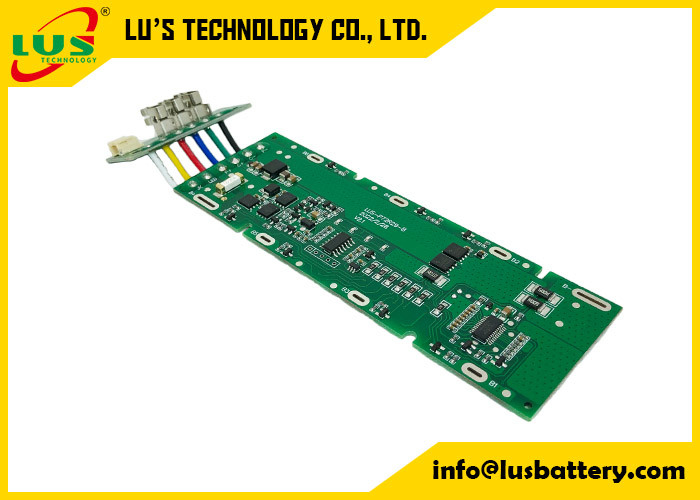

Temas plakalı 7S 10A akıllı PCM Özellikler:
Numara. | PARAMETRE | kriter | |
1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
Tek hücre için denge voltajı | 4.125±0.025V | ||
2 | Akım | Tek hücre için denge akımı | 80±5mA |
Anlık tüketim | ≤35μA | ||
Maksimum sürekli şarj akımı | 10A özelleştirilebilir | ||
Maksimum sürekli Boşaltma akımı | 30AÖzelleştirilebilir | ||
3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
Aşırı şarj gecikme süresi | 800mS~1200mS | ||
Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
5 | Aşırı akım koruması | Şarj aşırı akım koruması | 15A±%10Özelleştirilebilir |
Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
Deşarj aşırı akım koruması1 | 50A±%10Özelleştirilebilir | ||
Algılama gecikme süresi1 | 700~1300mS | ||
Deşarj aşırı akım koruması2 | 60A±20%Özelleştirilebilir | ||
Algılama gecikme süresi2 | 70~130mS | ||
Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
Algılama gecikme süresi | 160~240us | ||
Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
7 | Direnç | Koruma devresi (MOSFET) | ≤2mΩ |
8 | Sıcaklık | Çalışma Sıcaklığı Aralığı | -25~+70℃ |
Depolama Sıcaklık Aralığı | -40~+125℃ | ||
Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
Sıcaklık Altında Şarj | -5℃±5℃ | ||
Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
Sıcaklık Altında Deşarj | -25℃±5℃ |
Pil kutusu için çok uygun temas plakasını dahil edin, elektrikli alet alanında yaygın olarak kullanılır:
Özellik:
1. Gerçek lityum pil paketi BMS fabrikası
2. Tedarik OEM/ODM ve özel hizmet
3. Akıllı denge fonksiyonu ile yüksek kalite
4.Toptan fiyat
5.Çevre
6. Hızlı teslimat
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun
, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenlerle (Üst Düzey IC ve MOSFET), basit yapıyla oluşturun
tasarım, daha istikrarlı ve kaliteli bir çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (daha az maliyetle kullanılabilir)
bazı bağlantı pimlerini boş durumda bırakarak seri pil), tam koruma önlemleri seti iyi çalışmasına izin verir
dış beklenmedik kazalardan herhangi bir etki olmadan.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmenize yardımcı olacağız.ya da sizin için tasarlıyoruz!
