Ürün ayrıntıları:
|
| Boyut: | 56*46mm | Sıcaklık: | ayarlama |
|---|---|---|---|
| Seri: | 4s ila 7s için uygun | Çalışma akımı: | Maksimum 25A |
| OEM: | Hoş geldin | Logo: | Kişiselleştirilebilir |
| Vurgulamak: | OEM 25A Pil PCM,7s 30A BMS Pil PCM,7s 25A Pil PCM |
||
Smart Li-ion BMS 25.9V PCM 7s 25A Pil PCM Bms Pcm 7s Li Ion 8s Lifepo4 24v 30a 40a 60a
Li-İyon PCM25.2v-25.9v için7'ler(7 hücreli) Pil - 25a Maks Deşarj
7'ler30APCM24V 25.2V 25.9V için BMSLi-iyon/Lityum/ Li-Polimer 21V 22.4V LiFePO4 Pil BMS L07S25
24v7'ler45a 18650Li-iyonLiPolimer Pil BMS PCBPCMPil Koruması
24V7S16A/25A/35A/45A/60ALi-iyonpil Koruma Panosu BMS PCBPCM
7S24V 20A LityumLi-İyonLifepo4 18650 Pil Bms Pcbpcm
Özellik:
1. 37V 10S Li-ion ve Li-polimer pil takımı için Koruma Devre Kartı;
2. BMS, seri olarak 10 hücreli Li-ion/Li-polimer pil için geçerlidir;
3. Pil takımlarının aşırı şarj, aşırı deşarj, aşırı akım, aşırı sıcaklık, kısa devre yapmasını önlemek için;
4. Hücre dengesi/denge fonksiyonu ile;
5. Hem Li-ion hem de Li-Polimer hücrelerle uyumludur.
6. Dengeleme işlevi nasıl çalışır?pil takımı tamamen şarj olduktan sonra.PCM, her hücrenin voltajını algılayacak ve diğer hücreler aynı voltaj seviyesine ulaşana kadar daha yüksek voltajı kesecektir.Bu nedenle, hücrelerin daha uzun hizmet ömrüne sahip olmasına yardımcı olur.
Herhangi bir fonksiyon aşağıdaki gibi seçilebilir:
1) Kapanma tespiti (Kullanıcıların yetkisiz olarak sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pillerin hizmet ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Şartname (kriter özelleştirilmiş olarak ayarlanabilir):
| Numara. | PARAMETRE | kriter | |
| 1 | Gerilim | şarj voltajı | DC:29.4V CC/CV |
| Tek hücre için denge voltajı | 4.125±0.025V | ||
| 2 | Akım | Tek hücre için denge akımı | 80±5mA |
| Anlık tüketim | ≤25μA | ||
| Maksimum sürekli şarj akımı | 12A | ||
| Maksimum sürekli Boşaltma akımı | 26A | ||
| 3 | Aşırı şarj Koruması | Tek hücre için aşırı şarj algılama voltajı | 4,25±0,025V |
| Aşırı şarj gecikme süresi | 800mS~1200mS | ||
| Tek hücre için aşırı şarj serbest bırakma voltajı | 4,15±0,05V | ||
| 4 | Aşırı deşarj koruması | Tek hücre için aşırı deşarj algılama voltajı | 2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi | 800~1200mS | ||
| Tek hücre için aşırı deşarj serbest bırakma voltajı | 3.0±0.025V | ||
| 5 | Aşırı akım koruması | Şarj aşırı akım koruması | 13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi | 400~600mS | ||
| Deşarj aşırı akım koruması1 | 33.33A±%10 | ||
| Algılama gecikme süresi1 | 700~1300mS | ||
| Deşarj aşırı akım koruması2 | 66,66A±20% | ||
| Algılama gecikme süresi2 | 70~130mS | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 6 | Kısa koruma | Algılama koşulu | Dış kısa devre |
| Algılama gecikme süresi | 160~240us | ||
| Yayın koşulu | Yükü kes, Otomatik kurtarma | ||
| 7 | Direnç | Koruma devresi (MOSFET) | ≤1.67mΩ |
| 8 | Sıcaklık | Çalışma Sıcaklığı Aralığı | -25～+70℃ |
| Depolama Sıcaklık Aralığı | -40～+125℃ | ||
| Aşırı Sıcaklık Şarjı | 48.5℃±5℃ | ||
| Sıcaklık Altında Şarj | -5℃±5℃ | ||
| Deşarj Aşırı Sıcaklık | 70℃±5℃ | ||
| Sıcaklık Altında Deşarj | -25℃±5℃ | ||
| 9 | Boyut | 56*46mm | |

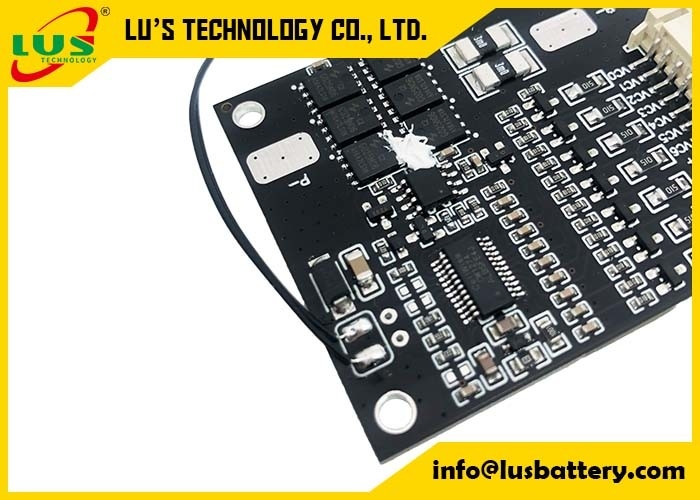

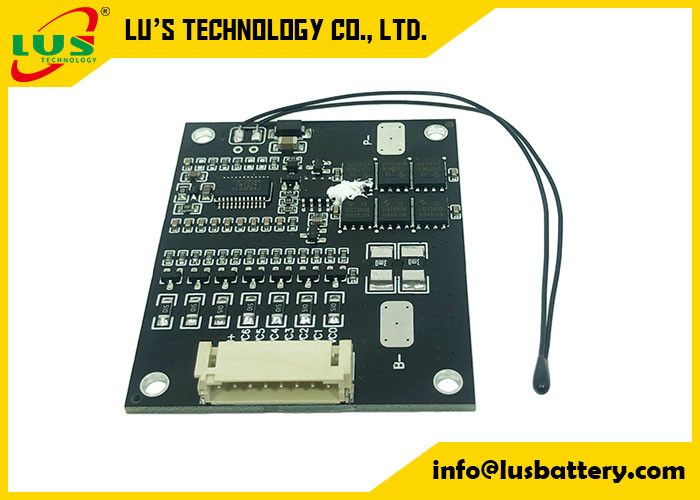

Resim:
