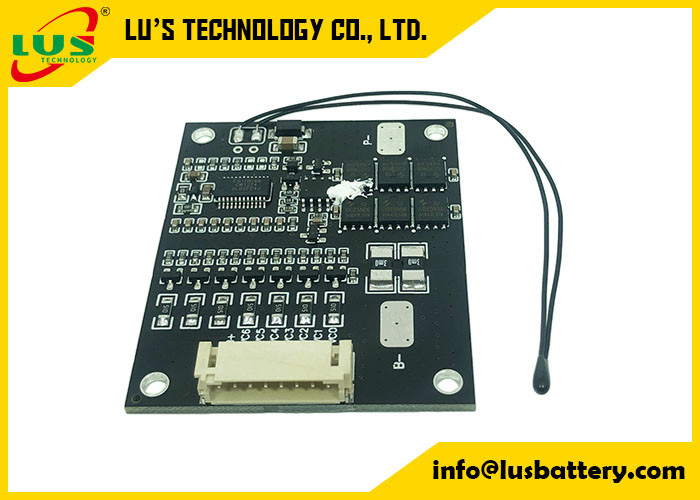

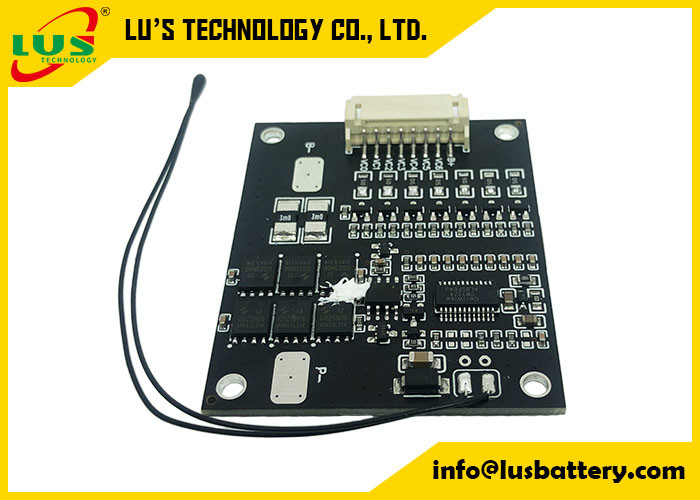

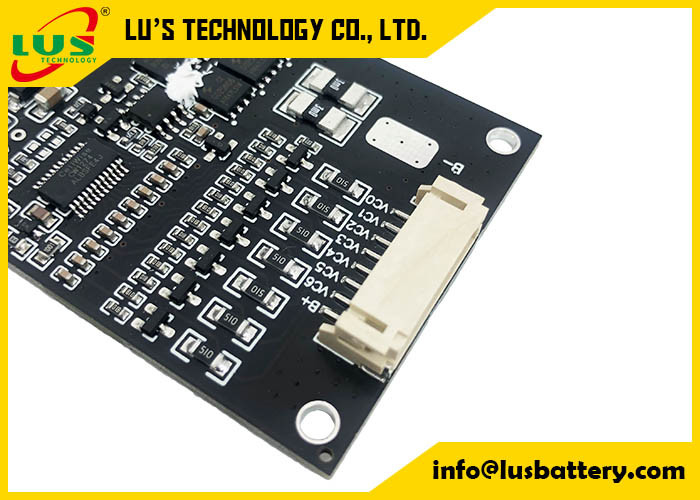

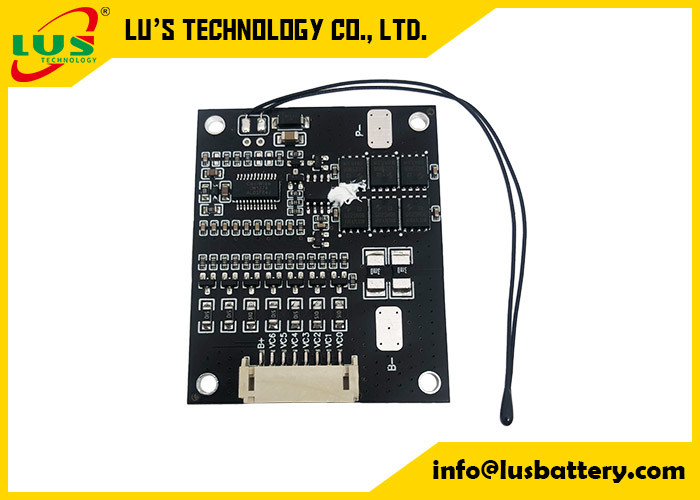

BMS 7s 20A Konnektörlü 18650 Pil için Özelleştirilmiş yazılımlı 7S 15A 24V 29.4V PCB
7S15A 24V 29.4V Pil Şarj Modülü PCBBMS7 Serisi Lityum LicoO2 Limn2O4 18650 Pil için Koruma Levhası - Özel İşlevli
7S20A 24VBMSDENGE ORTAK PORT YÜK KORUMA KARTI 3.7 NMC 3.7V için LI-ION HÜCRE7SSeri 24V Lityum-iyon Pil Paketi 7S20ABMSyazı tahtası
- 24V 25Amp 7S BMS
- Akü Yönetim Sistemi, Akü Koruma Panosu, Dengeleme Fonksiyonu
- Ortak Bağlantı Noktası Aşırı Isı Kesme (Sıcaklık Sensörü) Sıçrama Koruması Aşırı Şarj Koruması Aşırı Deşarj Koruması
- Voltaj Aralığı = 21V - 29.4V
- Maksimum Şarj Akımı = 10Amp, Maksimum Boşaltma Akımı = 25Amp
İşlev:
Pili aşırı şarj, aşırı deşarj, aşırı akım kısa devresinden tespit edin ve koruyun, sıcaklık algılama koruması ve otomatik olarak voltaj dengesi işlevi.
Üst düzey elektronik bileşenler (High End IC ve MOSFET) ile inşa edilmiş, basit yapı tasarımı, daha istikrarlı kaliteli çalışma performansına sahip olmasını sağlayacaktır, Esnek uygulama (bazı bağlantı pimlerini boş durumda bırakarak daha az seri pil için kullanılabilir), tam set koruma önlemleri, harici beklenmedik kazalardan etkilenmeden iyi çalışmasına izin verir.
Ürünleriniz hakkında, bize sadece göreceli voltajı/hücreleri/akım A'yı veya ekipmanı vb. söyleyin,
sizin için en uygun ürünleri tavsiye etmeye yardımcı olacağız.ya da sizin için tasarlıyoruz!
Herhangi bir fonksiyon aşağıdaki gibi seçilebilir:
1) Kapanma tespiti (Kullanıcıların yetkisiz sökme veya değiştirme işlemlerinden kaynaklanan güvenlik kazalarını önlemek için PCM pil paketinden çıkarıldığında kilitlenebilir)
2) Aşırı sıcaklık koruma sürelerinin MOS istatistikleri (kullanıcı aşırı yüklenmesinden kaynaklanan güvenlik kazalarını önlemek için N kez aşırı sıcaklık korumasından sonra kilitlenebilir)
3) Güç açma zamanlaması (N yıl çalıştıktan sonra kilitlenebilir, bu, pillerin hizmet ömrüne bağlı olarak bir kilit süresi tasarlayabileceğimiz anlamına gelir, daha sonra kullanıcı pilleri kendi başlarına değiştiremez)
4) Deşarj sürelerinin sayılması (N kez şarj ve deşarjdan sonra kilitlenebilir, daha sonra pil ömrünün sonunda çalışamazsa)
5) Buzzer ekleyin (pil uzun süre depolandığında kullanıcıya şarj etmesini hatırlatan bir ses çıkarabilir, pilleri korumak için kendi kendine deşarj nedeniyle voltaj çok düşüktür)
6) Benzersiz Kimlik (ürün takibi için her panoya benzersiz bir kimlik numarası eklenebilir)
7) UART iletişimi (teslimattan önce yukarıdaki 1-6 öğelerinin verilerini ayarlamak ve görüntülemek için PC ile iletişim gerçekleştirilebilir)
8) Bluetooth işlevi, ardından pil durumunu telefonunuzdan kontrol edebilirsiniz.
Şartname (kriter özelleştirilmiş olarak ayarlanabilir):
| Numara. |
PARAMETRE |
kriter |
| 1 |
Gerilim |
şarj voltajı |
DC:29.4V CC/CV |
| Tek hücre için denge voltajı |
4.125±0.025V |
| 2 |
Akım |
Tek hücre için denge akımı |
80±5mA |
| Anlık tüketim |
≤25μA |
| Maksimum sürekli şarj akımı |
12A |
| Maksimum sürekli Boşaltma akımı |
26A |
| 3 |
Aşırı şarj Koruması |
Tek hücre için aşırı şarj algılama voltajı |
4,25±0,025V |
| Aşırı şarj gecikme süresi |
800mS~1200mS |
| Tek hücre için aşırı şarj serbest bırakma voltajı |
4,15±0,05V |
| 4 |
Aşırı deşarj koruması |
Tek hücre için aşırı deşarj algılama voltajı |
2.80±0.03V |
| Aşırı deşarj algılama gecikme süresi |
800~1200mS |
| Tek hücre için aşırı deşarj serbest bırakma voltajı |
3.0±0.025V |
| 5 |
Aşırı akım koruması |
Şarj aşırı akım koruması |
13,33A±%10 |
| Şarj Aşırı Akım Gecikmesi |
400~600mS |
| Deşarj aşırı akım koruması1 |
33.33A±%10 |
| Algılama gecikme süresi1 |
700~1300mS |
| Deşarj aşırı akım koruması2 |
66,66A±%20 |
| Algılama gecikme süresi2 |
70~130mS |
| Yayın koşulu |
Yükü kes, Otomatik kurtarma |
| 6 |
Kısa koruma |
Algılama koşulu |
Dış kısa devre |
| Algılama gecikme süresi |
160~240us |
| Yayın koşulu |
Yükü kes, Otomatik kurtarma |
| 7 |
Direnç |
Koruma devresi (MOSFET) |
≤1.67mΩ |
| 8 |
Sıcaklık |
Çalışma Sıcaklığı Aralığı |
-25～+70℃ |
| Depolama Sıcaklık Aralığı |
-40～+125℃ |
| Aşırı Sıcaklık Şarjı |
48.5℃±5℃ |
| Sıcaklık Altında Şarj |
-5℃±5℃ |
| Deşarj Aşırı Sıcaklık |
70℃±5℃ |
| Sıcaklık Altında Deşarj |
-25℃±5℃ |
| 9 |
Boyut |
|
56*46mm |
